Ceylon
0424-60
ALUMINIUMZARGE
mit endbehandelter Oberfläche in Eloxal oder RAL-pulverlackiert, für den nachträglichen Einbau, nach Fertigstellung der Wände und Böden.
Raumspartür in Aluminiumzarge-
-
-
-
-
-
-
-
-
Raumspartüren
„Universal Design“ für Chancengleichheit
Die barrierefreie Raumspartür Typ RST von Küffner ist von allen Menschen – ob groß oder klein, ob alt oder jung, ob mit oder ohne Einschränkungen – selbstständig zu benutzen. Die mehrfach ausgezeichnete Lösung zeigt sich in einem universellen Design, das höchsten funktionalen und ästhetischen Ansprüchen gerecht wird und Ausgrenzungen vermeidet. Zur Sicherheit für Verbraucher und Anwender wurde die Küffner-Raumspartür Typ RST mit dem Qualitätszeichen „DIN-geprüft BARRIEREFREI“ ausgezeichnet. DIN CERTCO bescheinigt die Konformität der Konstruktion zu den gültigen Normen des barrierefreien Bauens und Wohnens, setzt Zeichen für die Chancengleichheit von Benutzern und vermittelt Planungssicherheit.
Raumersparnis
Durch die Funktion und den besonderen Öffnungsverlauf der Küffner RST können bei rechtzeitiger Planung erhebliche Baukosten eingespart werden. Ohne optische Einschränkung lassen sich Räume kleiner gestalten und, unter Berücksichtigung der Fluchtwegbestimmungen, Durchgänge schmaler planen. Auch spätere altersbedingte bauliche Veränderungen können entfallen, da die Küffner-Raumspartür nachträglich in jede vorhandene Zarge eingebaut werden kann. Ein rechtzeitiger Einbau der Raumspartür ist daher nicht nur platzsparend und behindertengerecht, sondern auch wirtschaftlich. Die Türblätter sind in allen Abmessungen und Ausführungen für Trocken-, Feucht- und Nassräume lieferbar. Der Aspekt der Gestaltungsfreiheit ermöglicht die Kombination der Türkonstruktion mit raumhohen Türzargen, Elementen mit Oberblende oder Kämpfer und Oberlicht.
Wussten Sie schon...
- dass die Türklinke der Raumspartür beim Öffnungs- oder Schließvorgang für Nutzer mit Rollator oder Rollstuhl immer in erreichbarer Nähe bleibt.
- dass die meisten Unfälle mit dem Rollator beim Rückwärts rangieren passieren.
- dass die Küffner Raumspartür eine Notöffnungsfunktion besitzt, mit welcher, hinter der Tür in Not geratenen Menschen, schnell geholfen werden kann.
- dass die Falttür mit jeder Zarge kombiniert werden kann (auch in bereits vorhandene).
- dass durch die Teilung des Türblattes und der damit verbundenen kleineren Bewegungsfläche, eine enorme Raumersparnis entsteht.
- dass das Türblatt mit widerstandsfähigem Schichtstoff oder auch in furnierter Oberfläche geliefert werden kann.
Referenzen Raumspartüren

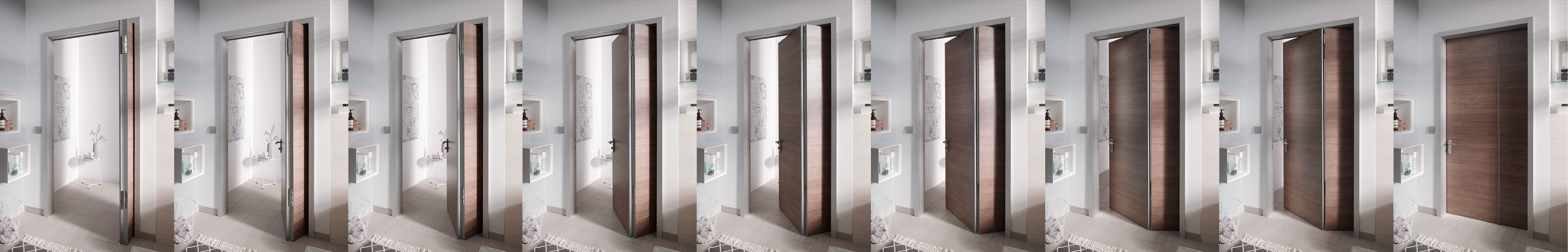

Ein Merkmal der Küffner Raumspartür ist das einzigartige Falt-System, das es ermöglicht, die Tür selbst in sehr schmalen Bereichen zu öffnen. Anstatt wie herkömmliche Türen einfach nach außen oder innen zu schwingen, kombiniert die Küffner-Raumspartür eine spezielle Dreh-Faltbewegung, was eine außergewöhnlich platzsparende Handhabung ermöglicht. Dadurch ist die Tür besonders in Bereichen wie Fluren, kleinen Wohnungen, Bad-, Bewohner- oder Krankenzimmern von unschätzbarem Wert. Diese Funktionalität wurde von zahlreichen Architekten und Innenraumgestaltern sehr geschätzt, da sie auch bei begrenztem Platzangebot eine komfortable Nutzung ermöglicht. Entdecken Sie in den nachfolgenden Referenzen die Platzbedarf und Einsatzmöglichkeiten.
Die Barrierefreie Falttür ist für jede Zarge geeignet
Die RST öffnet einseitig und benötigt für den Schwenkbereich lediglich 1/3 der gesamten Türblattbreite. Hierdurch wird eine vorteilhafte Raumplanung ermöglicht, die in barrierefreien Bereichen durch den Einsatz von Rollstühlen oder Rollatoren, besonders günstig ist, da durch den geringen Schwenkbereich der Türdrücker immer in erreichbarer Nähe ist.
Das besondere System des Faltmechanismus einer 1/3 – 2/3 geteilten barrierefreien Tür ermöglicht den Einsatz in Objekten wie z.B. Krankenhäuser, Rehakliniken, Alten- und Pflegenheimen, sowie allen öffentlichen Gebäuden. Das Beschlagsystem bietet zudem eine Notöffnung bei verschlossener oder blockierter Tür, sowie eine Fingerschutzdichtung zwischen den Flügeln.
Zeichnungen, Technische Daten und Ausschreibungstexte

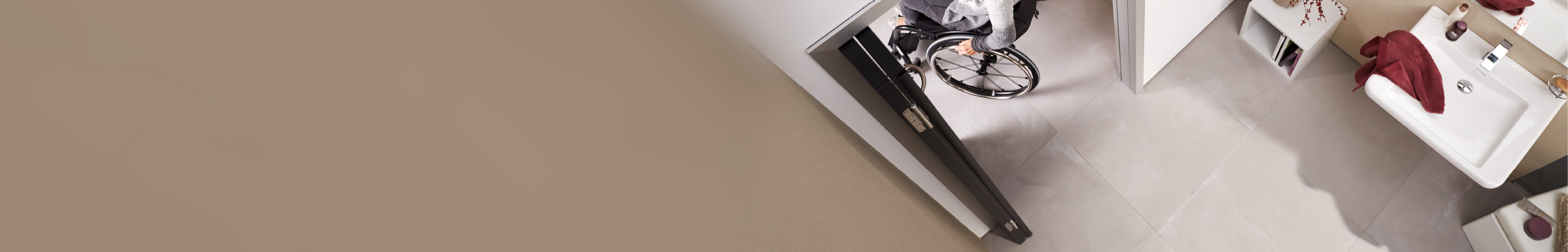

Nutzung mit Rollator und Rollstuhl
Leichte Erreichbarkeit der Türklinke
Die Küffner Raumspartür findet in Bereichen des barrierefreien Bauens und Wohnens sowie zur Inklusion von Menschen mit Einschränkungen ihre ideale Bestimmung. Die barrierefreie Tür kann ohne unfallträchtiges Manövrieren mit Rollstuhl und Rollator selbständig benutzt werden. Das Türblatt öffnet lediglich auf 90°. Die Türklinke bleibt dadurch stets erreichbar und kann auch bei geöffneter Tür von beiden Seiten des Durchgangs einfach bedient werden. Dies bewahrt die Selbständigkeit von Menschen mit Gehhilfe, Rollator oder Rollstuhl und erhält die Würde bei der Nutzung von Toilette und Bad.

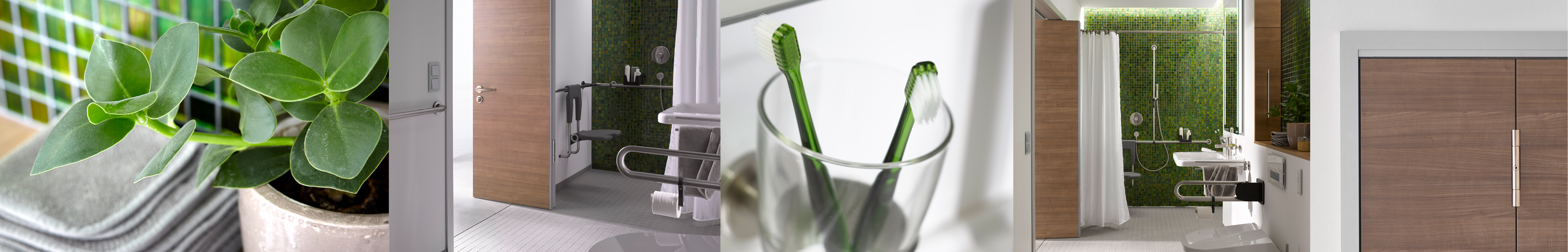

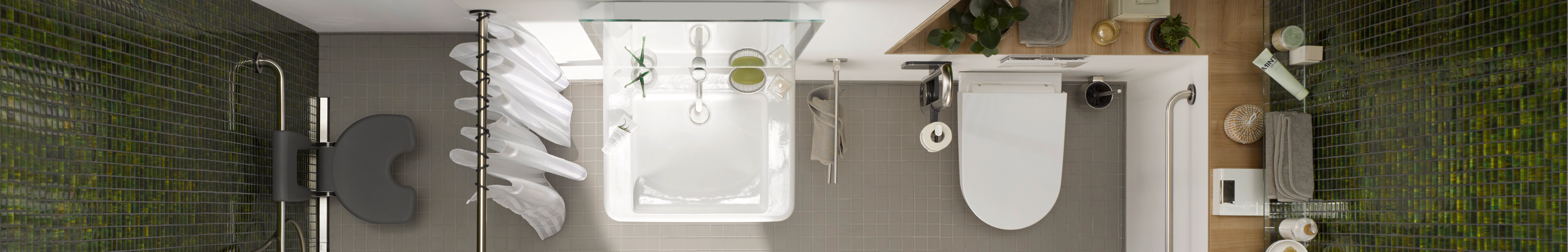

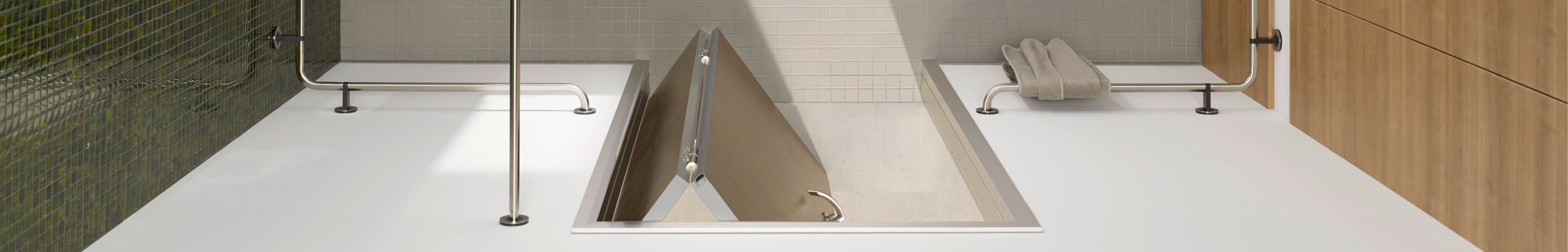

Raumspartür im kleinen Bad
Planungsbeispiele
Durch die Funktion und den besonderen Öffnungsverlauf der Küffner RST können bei rechtzeitiger Planung erhebliche Baukosten eingespart werden. Ohne optische Einschränkung lassen sich Räume kleiner gestalten und, unter Berücksichtigung der Fluchtwegbestimmungen, Durchgänge schmaler planen. Auch spätere altersbedingte bauliche Veränderungen können entfallen, da die Küffner-Raumspartür nachträglich in jede vorhandene Zarge eingebaut werden kann. Ein rechtzeitiger Einbau der Raumspartür ist daher nicht nur platzsparend und behindertengerecht, sondern auch wirtschaftlich. Die Türblätter sind in allen Abmessungen und Ausführungen für Trocken-, Feucht- und Nassräume lieferbar.
Der Aspekt der Gestaltungsfreiheit ermöglicht die Kombination der Türkonstruktion mit raumhohen Türzargen, Elementen mit Oberblende oder Kämpfer und Oberlicht.
Die Platzersparnis einer Küffner Raumspartür beträgt gegenüber einer normalen Drehflügeltür mehr als 50%. Die Raumersparnis kann bei intelligenter Planung mehr als 30% betragen (Flurbreite im Kranken oder Pflegezimmer).
grün: Bewegungsfläche / Platzbedarf der Raumspartür grau: Bewegungsfläche / Platzbedarf einer Standard - Drehflügeltür
Wandöffnung und lichter Türdurchgang
Küffner Raumspartüren sind, ungeachtet der Normen, in sämtlichen Abmessungen (Breite x Höhe), für alle Wandöffnungen, Zargenarten und sogar vorhandene Zargen, für alle Zwischenmaße mit Wandöffnungsbreite WÖ 635 bis 1370mm mit einer Türblattdicke von ca. 40mm lieferbar. Mit Türblattdicke 50mm ist die barrierefreie Tür auch mit Schallschutzausführung Rw 36 dB (Rw,P) erhältlich.
Für einen lichten Türdurchgang LTD 900mm mit Umfassungszargen aus Aluminium, Stahl oder Holz ist eine Wandöffnung von 1060mm vorzusehen. Das Abzugsmaß beträgt 160mm zwischen WÖ und LTD. Die derzeit gültige Norm DIN 18040 (Stand Teil 1-10/2010, Teil 2-9/2011) fordert einen lichten Türdurchgang (LTD) von min. 900 x 2050mm, sowie eine Drückerhöhe von 850 -1050mm.
Nach dem Verständnis der o.g. DIN 18040, als auch der meisten Nutzer mit Rollstuhl oder Rollator, findet der Aufbau des Türdrückers (ca. 75mm) keine Berücksichtigung, weil er unter oder umfahren werden kann.
Andere Regelwerke wie z.B. die VDI 6008 Blatt 5, als auch neuere Norm-Entwürfe sehen den Türdrücker als Hindernis und fordern dessen Beachtung. Es empfiehlt sich stets mit Betreiber und Nutzer abzustimmen, welche Anforderungen zu Grunde gelegt werden.
Elementausführung Beispiele
Neben diesen gezeigten Beispielen sind individuelle Aufteilungen oder die Integration in komplette Elemente möglich.

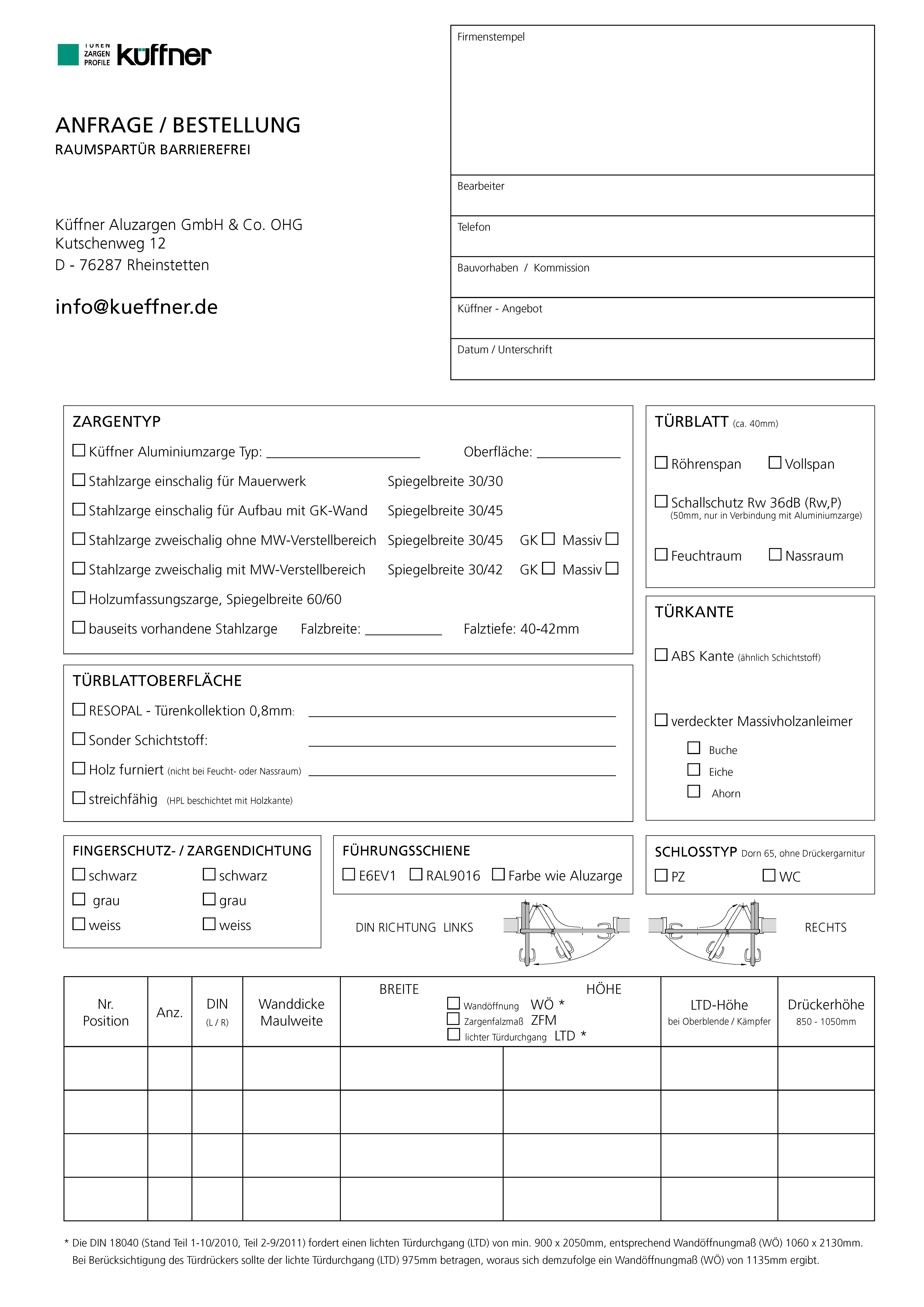

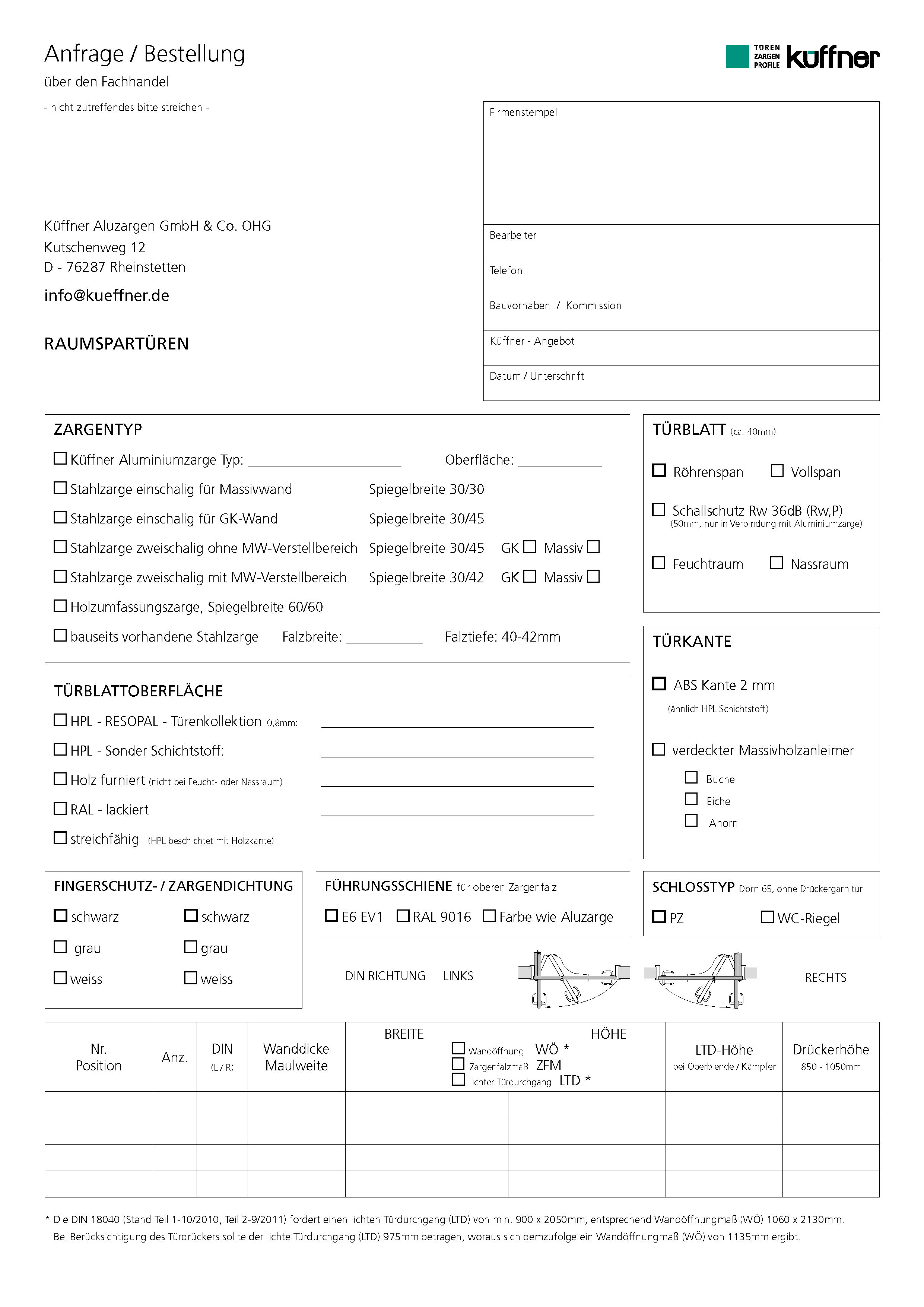

Broschüre, Anfrage und Bestellung
Oberflächen
Die Oberflächen von Türen und Zargen können auf vielfältige Weise gestaltet werden, um sowohl funktionale als auch ästhetische Anforderungen zu erfüllen.
Neben dem Eloxal ist die Pulverbeschichtung die häufigste Oberflächenbehandlung bei Zargen, diese kann in verschiedenen Glanzgraden (Matt, Seidenglänzend oder Feinstruktur Matt ) ausgeführt werden kann. Die beschichteten Oberflächen bieten nicht nur eine elegante Optik, sondern wie auch das Eloxal eine widerstandsfähige, pflegeleichte Oberfläche.
Die Abstimmung von Türen und Zargen mit ihren Kanten und Dichtungen ist ein wichtiger Aspekt, um ein harmonisches Gesamtbild zu erzielen. Kanten können entweder gerade oder abgerundet ausgeführt werden, was die Wirkung der Tür beeinflusst. Dichtungen sind in verschiedenen Farben erhältlich und können je nach Wunsch in Schwarz, Grau oder Weiß gewählt werden, um entweder dezent oder kontrastreich zur Türfarbe zu wirken.
Standard Türblattoberflächen - Resopal DOORS
Türenkollektion Unifarben
Resopal Doors Colours
Orange
0335-60
Burnt Orange
0321-VE
Port
D14-60
Bluebonnet
D416-60
Celestial Blue
0716-VE
Shogun
D414-60
Baltic Sea
D475-60
Cobalt
0760-60
Blue Velvet
0712-60
Petrol
0602-60
Clear Teal
D378-60
Lagoon
D419-60
Midori
D421-60
Chalk Green
0614-VE
Button
0600-60
Midnight Green
0611-VE
Bergamot
0617-60
Ara
0763-60
Artic White
0179-VE
Eternal Blue
0717-VE
Infinity
0300-60
Traffic White
0104-60
Snow White
9417-60
Snow White
9417-VE
Designer White
D354-60
Pearl White
0105-60
Alabaster
D431-60
Ivory
0112-60
Dawn
0140-60
Soft Grey
1500N-60
Pure Powder
0317-VE
Beige Powder
0515-60
Affinity
0147-VE
Silica
0531-60
Gravel
0536-VE
Shadow
D96-60
Shadow
D96-VE
Dusty Earth
0542-VE
Silver Grey
0160-60
Silver Grey
0160-VE
Pearl Grey
0141-60
Dove Grey
D92-60
Tin
0150-60
Ash Grey
0148-VE
Yellow
D483-60
Ginster
0422-60
Sunflower
0426-60
Gold
0446-60
Pewter
D73-60
North Sea
D90-60
Pebble
0923-60
Iron Grey
0134-VE
Storm
10542-60
Ebony
10622-60
Ebony
10622-VE
Pepper
0921-60
Black
0901-60
Black
0901-VE
Terra Grey
0546-VE
Dazzling White
9402-60
Pongee
D435-60
Chocolate
0547-60
Paprika
0314-60
Rain
0135-60
Transition
0120-60
Türenkollektion Dekor Holz
Resopal Doors Colours
Sundeck Wood Hor
4515-60
Noce Savinelli
4006-60
Wenge Nakuro
4110-60
Black Oak
4085-VE
Platin Beech
4301-60
Ventura Elm
4303-VE
Stevenson Birch
4503-60
Visby Maple
4104-60
Sun Maple
4367_60
Ottawa Maple
4209-60
Fjord Birch
4353-60
Global Beech
4306-60
Sol Oak Quer
4184-60
Guadina Oak Quer
4461-60
Essential Large A Quer
4023-60
Coco Bolo
4393-60
Piave Cherry
4109-60
Türenkollektion Dekor Stein
Resopal Doors Stones & Materials
Berlin Concrete
3557-60

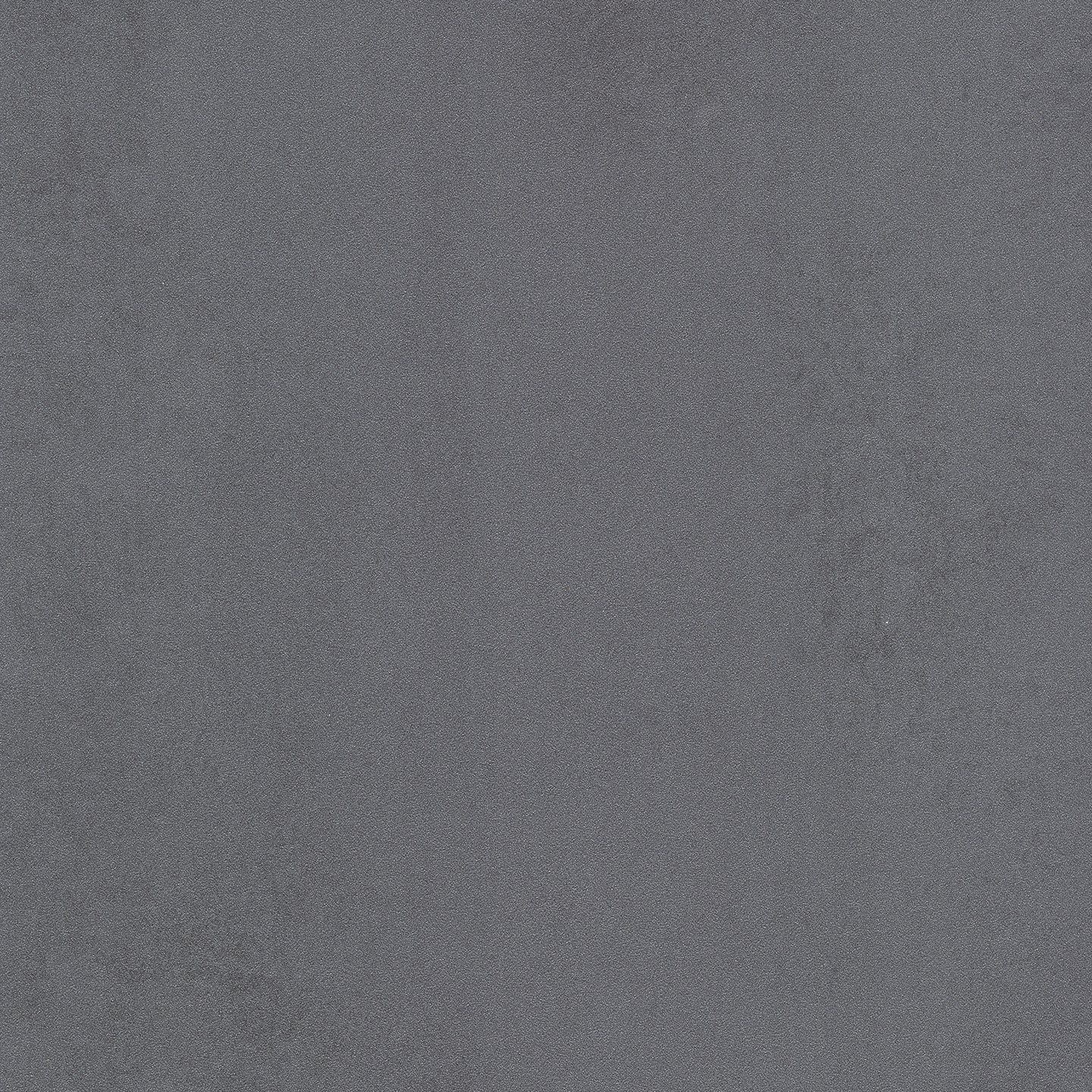

Corroda
4918-60

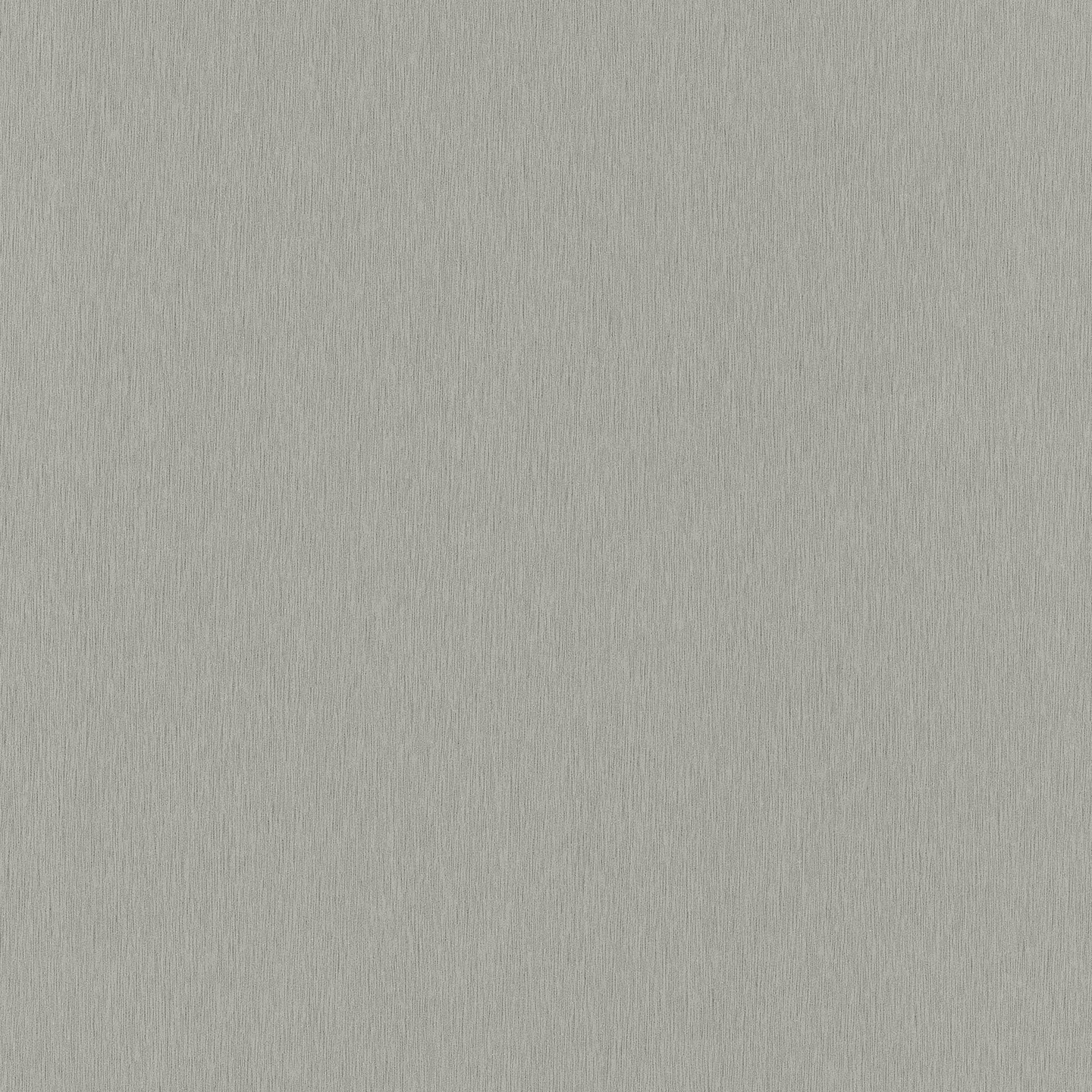

Luxor
2486-60

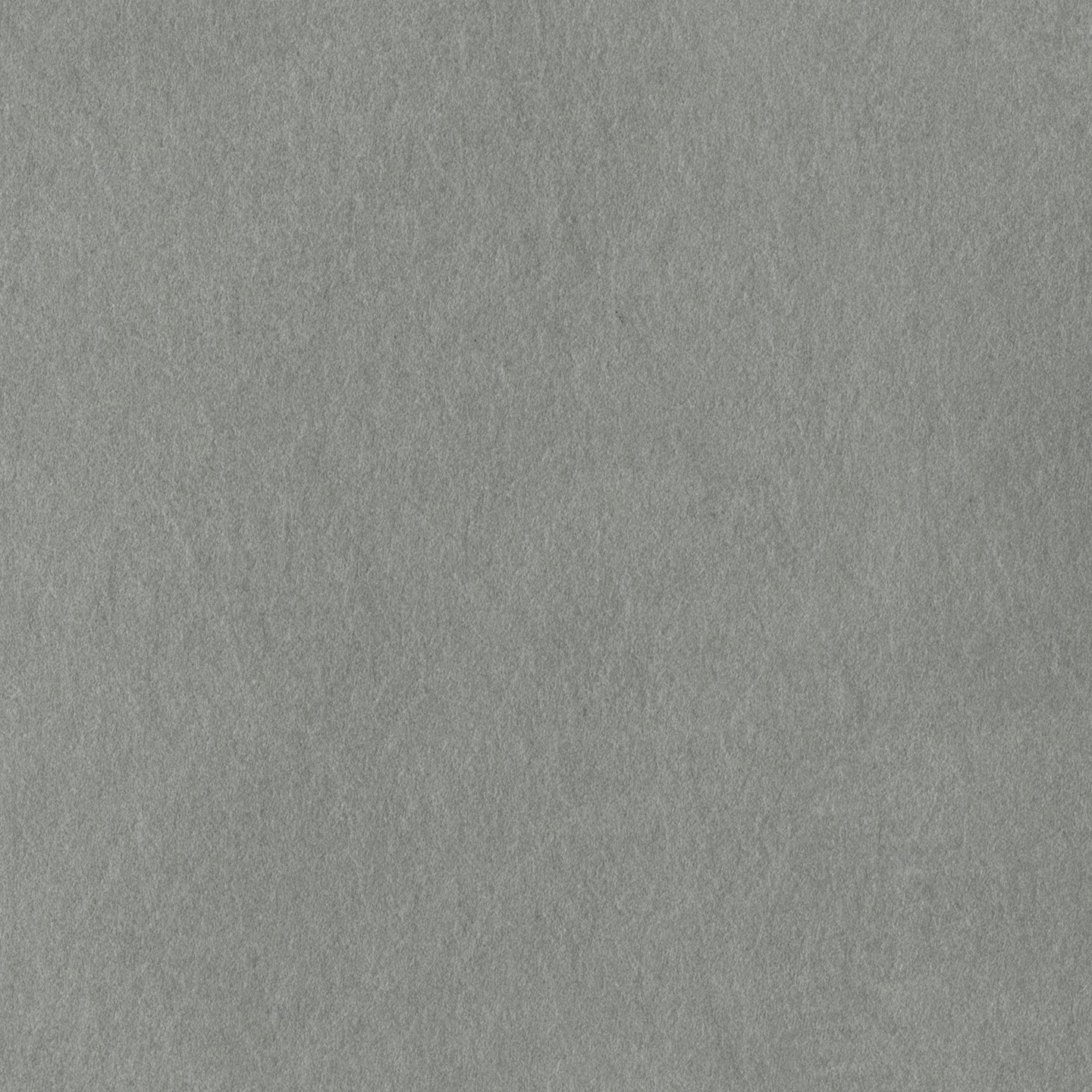

Aragon Grey
3580-60
Aragon Stone
3514-60
Monocrete
3563-60
