Elementaufteilungen

Abmessungen Zarge, Kämpfer, Pfosten, Oberlicht und Seitenteil

Formulare für ein- und zweiflügelige Türelemente

Türelemente werden in verschiedensten Aufteilungen benötigt. Egal, ob Türen 1- oder 2-flügelig, kombiniert mit Oberlichtern, Oberblenden oder Glasseitenteilen, nach Links oder Rechts öffnend sind, eine Zeichnung sagt "mehr als tausend Worte".

Laden Sie die editierbaren PDF-Formblätter herunter. Die Formulare können zur Maßaufnahme, technischen Klarstellung der Abmessungen und Ausführungsvarianten verwendet werden. Die wichtigsten Eigenschaften der Tür wie z.B. Wandöffnungmaße, Zargenaußenmaße, DIN Richtungen, Oberflächen, sowie die Größe, Position der Pfosten- & Kämpferprofile und der Glasabmessungen können hiermit einfach und verständlich erfasst werden.

Die Formblätter sind allgemeingültig, und können für nahezu jeden Zargentyp verwendet werden. Es handelt sich um Systemskizzen, welche die Grundform des Türelements beschreiben.

	Einflügelig		Einflügelig mit Türterminal		Zweiflügelig
DIN - Richtung	Links	Rechts	Links	Rechts	Links	Rechts
1 Türelement Standardausführung, Zarge 3-seitig umlaufend	EAT 1-1 L	EAT 1-1 R	EAT 1-1 TTM L	EAT 1-1 TTM R	EAT 2-1 L	EAT 2-1 R
2 Türelement ohne oberes Querstück, für den Anschluss der senkrechten Zargenprofile direkt an der Decke	EAT 1-2 L	EAT 1-2 R			EAT 2-2 L	EAT 2-2 R
3 Türelement inkl. Oberblende mit Gegenfalz	EAT 1-3 L	EAT 1-3 R	EAT 1-3 TTM L	EAT 1-3 TTM R	EAT 2-3 L	EAT 2-3 R
4 Türelement ohne oberes Querstück, inkl. Oberblende mit Gegenfalz	EAT 1-4 L	EAT 1-4 R			EAT 2-4 L	EAT 2-4 R
5 Türelement mit Kämpfer und Glashalteleisten für Oberlicht	EAT 1-5 L	EAT 1-5 R	EAT 1-5 TTM L	EAT 1-5 TTM R	EAT 2-5 L	EAt 2-5 R
6 Türelement ohne oberes Querstück, mit Kämpfer und Glashalteleisten für Oberlicht	EAT 1-6 L	EAT 1-6 R			EAT 2-6 L	EAT 2-6 R
7 Türelement mit Kämpfer und Füllung / Oberblende	EAT 1-7 L	EAT 1-7 R			EAT 2-7 L	EAT 2-7 R
8 Türelement ohne oberes Querstück mit Kämpfer und Füllung / Oberblende	EAT 1-8 L	EAT 1-8 R			EAT 2-8 L	EAT 2-8 R
9 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil zur Schlosskante	EAT 1-9 L	EAT 1-9 R	EAT 1-9 TTM L	EAT 1-9 TTM R	EAT 2-9 L	EAT 2-9 R
10 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil zur Bandkante	EAT 1-10 L	EAT 1-10 R			EAT 2-10 L	EAT 2-10 R
11 Türelement mit Pfosten und Glashalteleisten für zwei verglaste Seitenteile	EAT 1-11 L	EAT 1-11 R	EAT 1-11 TTM L	EAT 1-11 TTM R	EAT 2-11 L	EAT 2-11 R
12 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil durchgehend (zur Schlosskante), Kämpfer und Glashalteleisten für Oberlicht	EAT 1-12 L	EAT 1-12 R	EAT 1-12 TTM L	EAT 1-12 TTM R	EAT 2-12 L	EAT 2-12 R
13 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil durchgehend (zur Bandkante), Kämpfer und Glasleisten für Oberlicht	EAT 1-13 L	EAT 1-13 R			EAT 2-13 L	EAT 2-13 R
14 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil (zur Schlosskante), Kämpfer und Glasleisten für Oberlicht durchgehend	EAT 1-14 L	EAT 1-14 R			EAT 2-14 L	EAT 2-14 R
15 Türelement mit Pfosten und Glasleisten für verglastes Seitenteil (zur Bandkante), Kämpfer und Glashalteleisten für Oberlicht durchgehend	EAT 1-15 L	EAT 1-15 R			EAT 2-15 L	EAT 2-15 R
16 Türelement mit Pfosten und Glasleisten für zwei verglaste Seitenteile durchgehend sowie Kämpfer und Glashalteleisten für Oberlicht	EAT 1-16 L	EAT 1-16 R			EAT 2-16 L	EAT 2-16 R
17 Türelement mit Pfosten und Glashalteleisten für zwei verglaste Seitenteile, sowie Kämpfer und Glasleisten für Oberlicht durchgehend	EAT 1-17 L	EAT 1-17 R			EAT 2-17 L	EAT 2-17 R
18 Türelement mit innerem Pfosten- / Kämpferprofil für "schwebende" Festverglasung, inkl. Glashalteleisten	EAT 1-18 L	EAT 1-18 R			EAT 2-18 L	EAT 2-18 R
19 Türelement mit Pfosten- / Kämpferprofilen für 3 Glasfelder, inkl. Glashalteleisten	EAT 1-19 L	EAT 1-19 R			EAT 2-19 L	EAT 2-19 R
20 Türelement mit Pfosten- / Kämpferprofilen für 3 Glasfelder, inkl. Glashalteleisten, Tür am Pfosten angeschlagen	EAT 1-20 L	EAT 1-20 R			EAT 2-20 L	EAT 2-20 R
21 Türelement mit Pfosten- / Kämpferprofilen, 5 Glasfelder, inkl. Glashalteleisten	EAT 1-21 L	EAT 1-21 R			EAT 2-21 L	EAT 2-21 R
22 Kämpferzarge für den Einbau in Glaswand, inkl. Glashalteleisten	EAT 1-22 L	EAT 1-22 R	EAT 1-22 TTM L	EAT 1-22 TTM R	EAT 2-22 L	EAT 2-22 R
23 Türelement, Zarge 4-seitig umlaufend	EAT 1-23 L	EAT 1-23 R			EAT 2-23 L	EAT 2-23 R
24 Glastüren mit Glasoberblende, inkl. Glashalteleisten	EAT 1-24 L	EAT 1-24 R			EAT 2-24 L	EAT 2-24 R
29 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil durchgehend (zur Schlosskante), inkl. Oberblende mit Gegenfalz	EAT 1-29 L	EAT 1-29 R	EAT 1-29 TTM L	EAT 1-29 TTM R	EAT 2-29 L	EAT 2-29 R
30 Türelement mit Pfosten und Glashalteleisten für verglastes Seitenteil durchgehend (zur Bandkante), inkl. Oberblende mit Gegenfalz	EAT 1-30 L	EAT 1-30 R			EAT 2-30 L	EAT 2-30 R
31 Türelement mit Pfosten und Glashalteleisten mit zwei Glasseitenteilen, Oberblende mit Gegenfalz	EAT 1-31 L	EAT 1-31 R	EAT 1-31 TTM L	EAT 1-31 TTM R	EAT 2-31 L	EAT 2-31 R
S Schiebetüren VOR der Wand laufend			EAT S-1 VDW L	EAT S-1 VDW R		EAT S-2 VDW
S Schiebetüren IN der Wand laufend			EAT S-1 IDW L	EAT S-1 IDW R		EAT S-2 IDW
V Verglasung mit Glashalteleisten	EAT V-1 4-seitig umlaufend	EAT V-2 4-seitig umlaufend mit einem Pfosten, zwei Glasfelder	EAT V-3 4-seitig umlaufend mit zwei Pfosten, drei Glasfelder	EAT V-1 K 3-seitig, Kämpfer am Boden	EAT V-2 K 3-seitig, Kämpfer am Boden, mit einem Pfosten, zwei Glasfelder	EAT V-3 K 3-seitig, Kämpfer am Boden, mit zwei Pfosten, drei Glasfelder

Ihnen fehlt die Übersicht ?

Alle Elementaufteilungen in einem Dokument

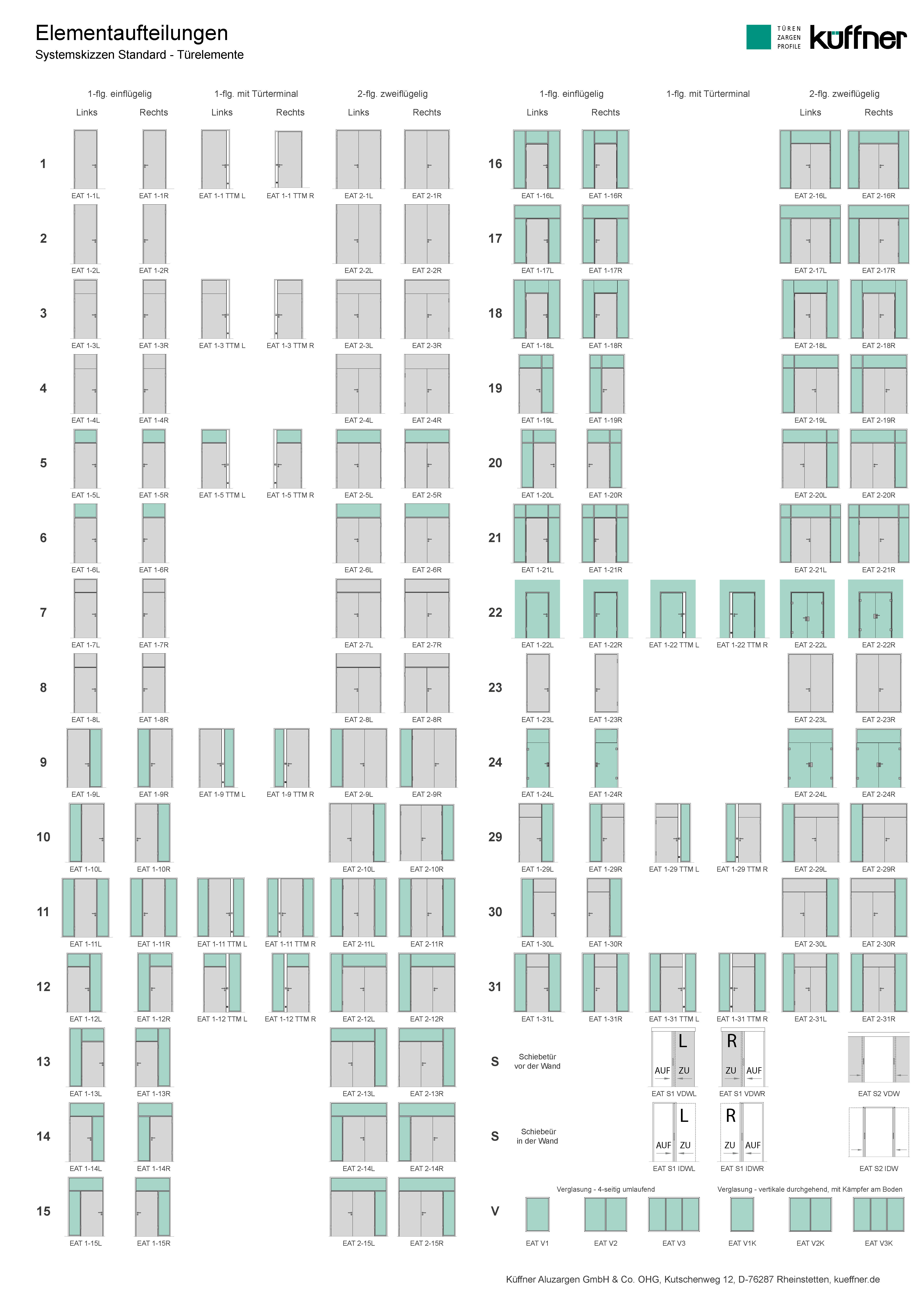

Übersicht Elementaufteilung Türen und Zargen

Übersicht Elementaufteilung Türelemente

Türelemente werden in verschiedensten Ausführungen benötigt. Türen 1- oder 2-flügelig, mit Oberlichtern, Oberblenden oder Glasseitenteilen können über die Elementaufteilungen klar und schnell definiert werden.
