Um den gefährlichen Klemmbereich zwischen Türkante und Zarge zu entschärfen hat Küffner Fingerschutztüren mit „Knautschzone“, speziell für Kindertagesstätten und Schulen entwickelt. Durch zwei, in die Türkanten integrierte Fingerschutzdichtungen wird die Verletzungsgefahr an der Haupt- und Nebenschließkante einer Tür wesentlich reduziert. Die Fingerschutzdichtung vermindert durch deren Nachgiebigkeit das schmerzhafte Einklemmen oder Quetschen von Kinderfingern. Form und Geometrie der Fingerschutztüren bleiben dabei unverändert, so dass die Kinder lernen können mit den Gefahren umzugehen.

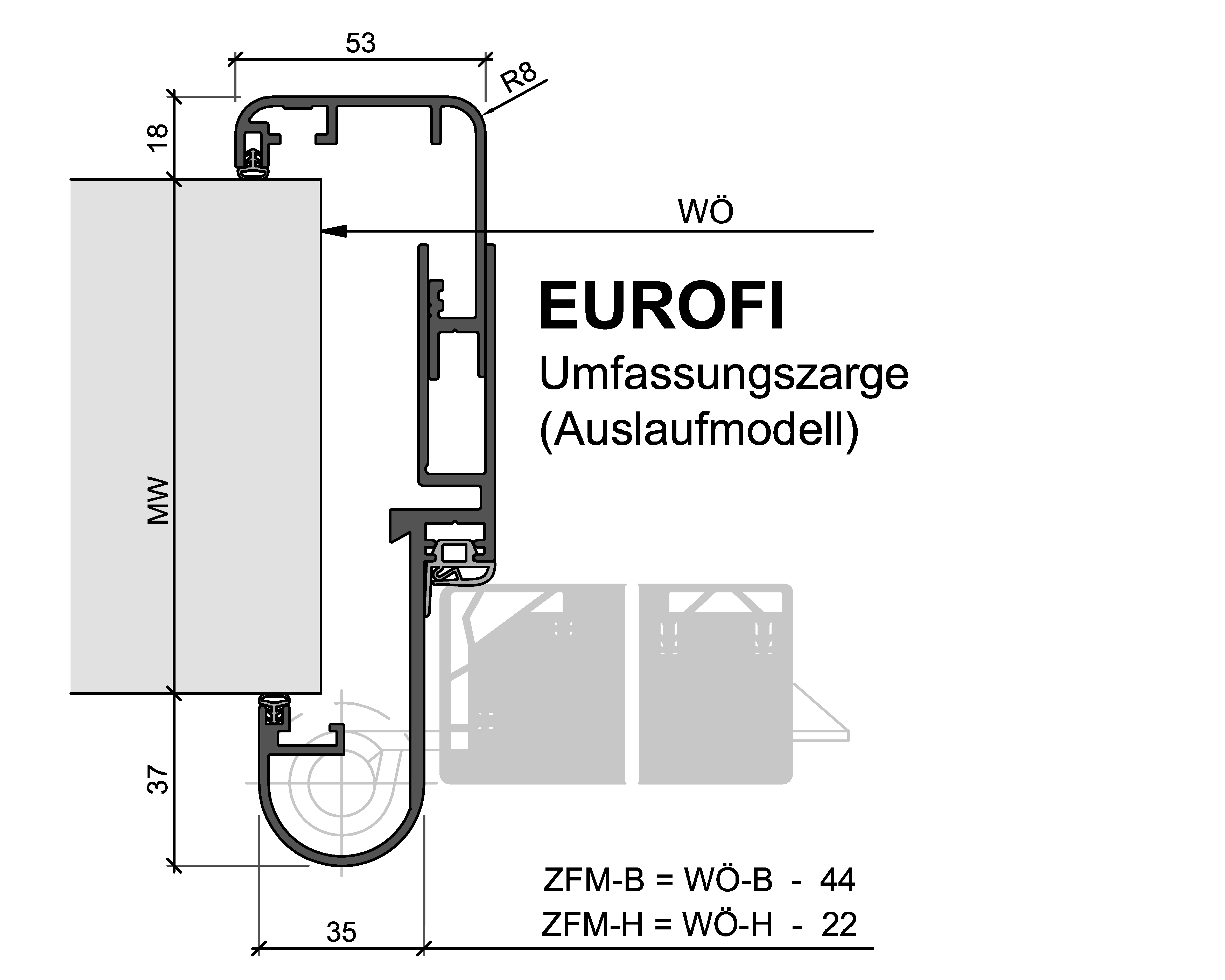

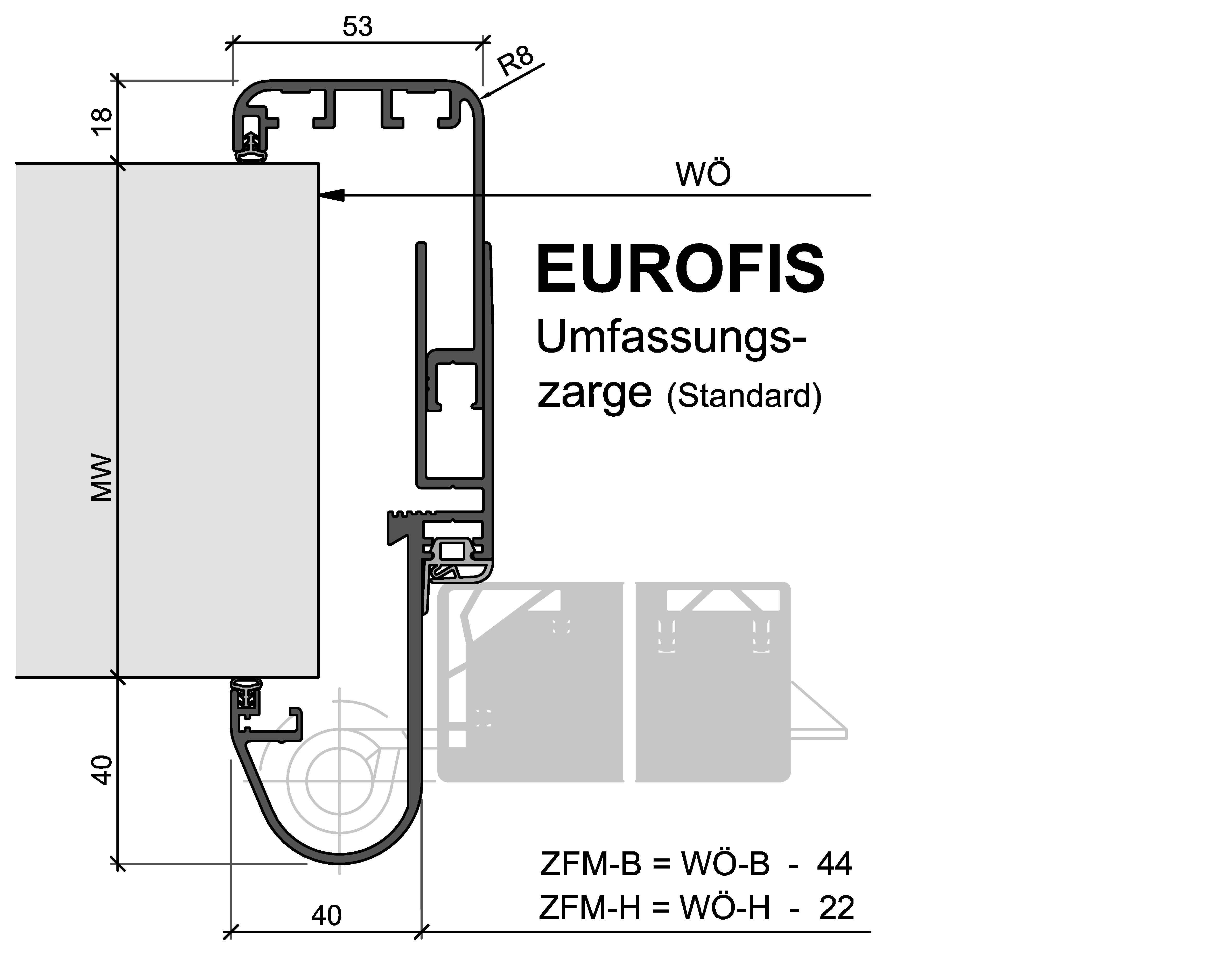

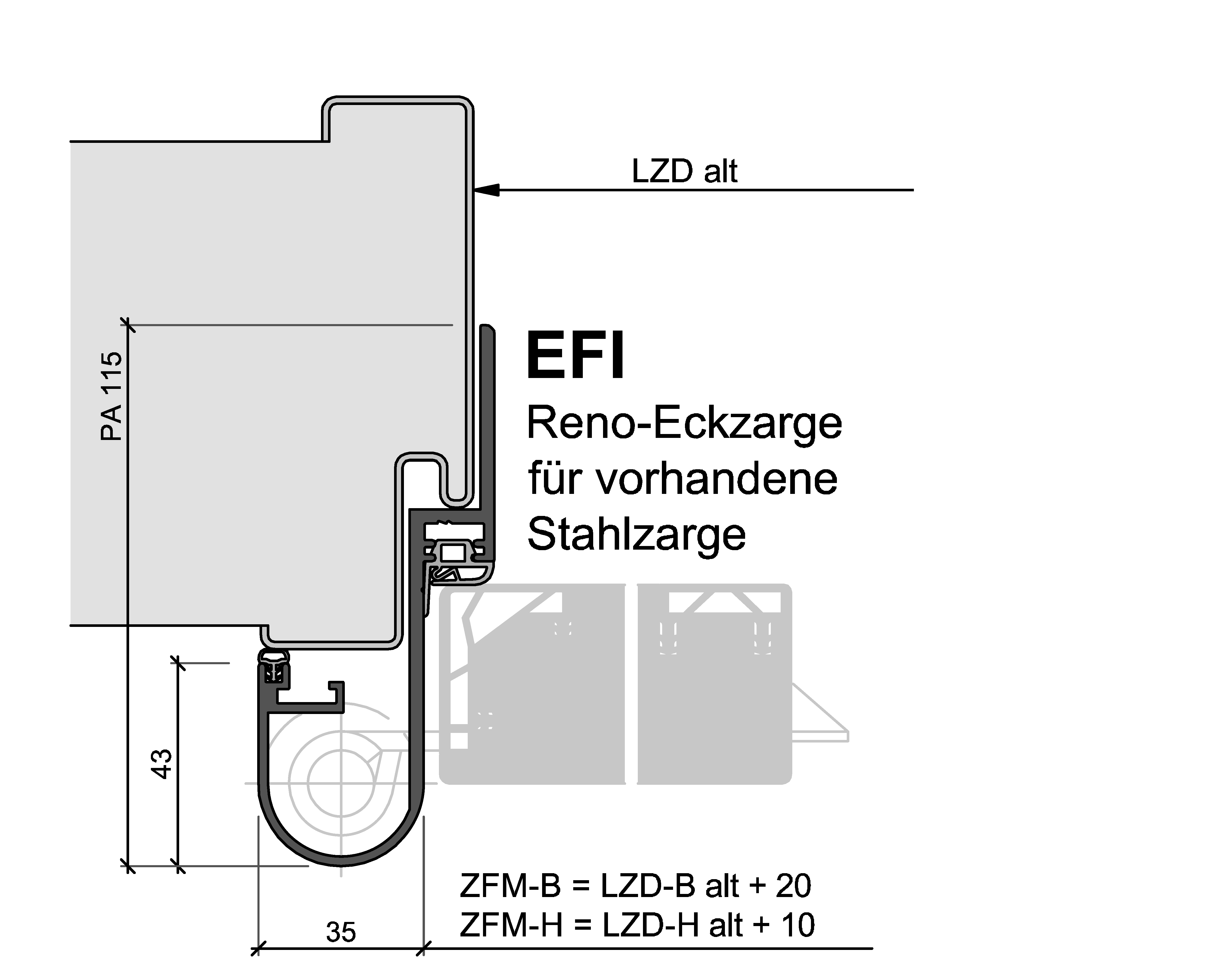

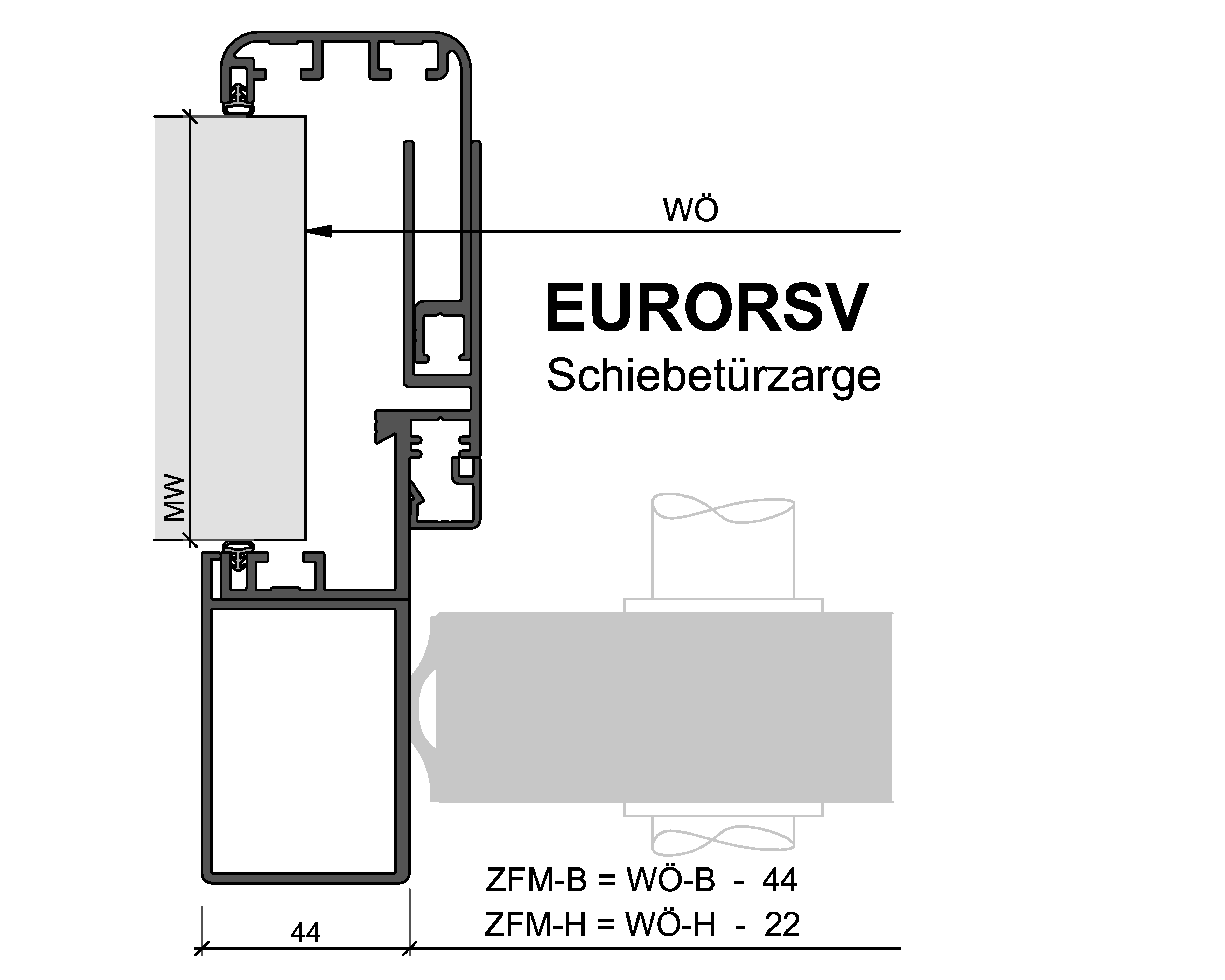

Ein sicherer Drehabstand von 3,5mm zwischen Türkante und Zarge vermeidet gefährliche Scher- und Quetschstellen.
Fingerschutzprofile verhindern die Quetsch- und Schergefahr für Kinderfinger an der Bandkante.

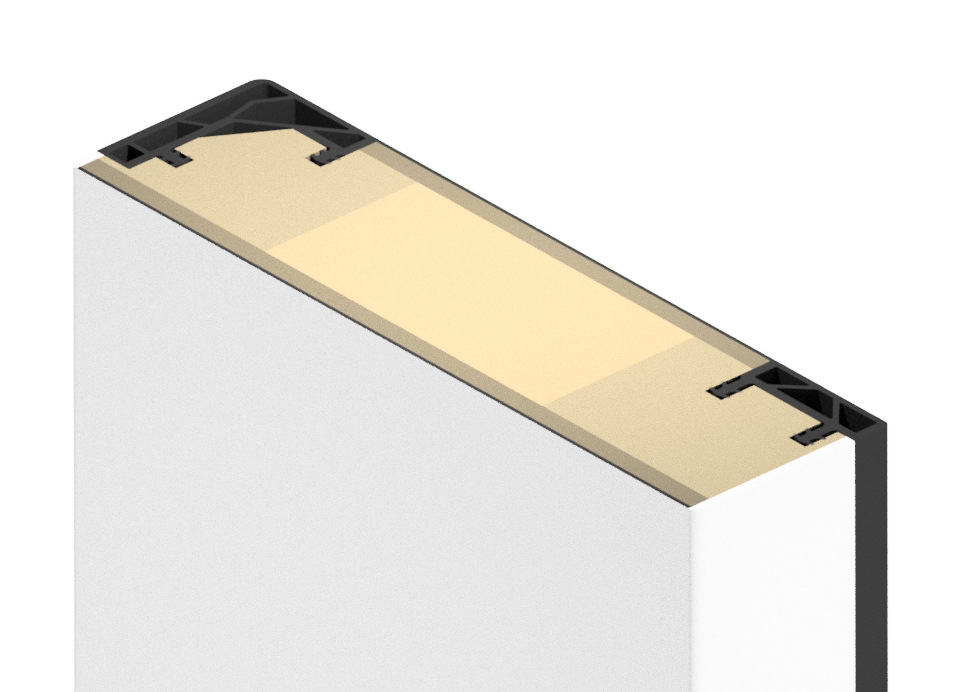

Die integrierte Knautschzone an der Schloßkante schützt Kinderfinger an der Scherstelle zwischen Türkante und Zarge.
Durch die abgerundete Form sowie die in der Zarge integrierten, spezialgelagerten Fingerschutzbänder dreht sich das Türblatt beim Öffnen und Schließen immer in gleichmäßigem Abstand von ca. 3 mm um den Zargenspiegel. Bei der Küffner-Fingerschutztür muss der Spalt der Nebenschließkante nicht mehr durch einen Rollo abgedeckt werden. Die „weiche“ Türkante wird durch die integrierte Knautschzone bis tief in den Türspalt „entschärft“. Weiterhin bietet das Küffner-Fingerschutzsystem eine zusätzliche Knautschzone an der gefährlichen Schlosskante. Damit lernen Kinder den Umgang mit den Gefahrenstellen an Türen, denn auch wenn Kinderfinger geklemmt werden, sorgt der nachgiebige Bereich an den Türkanten dafür, dass die Gefahren dauerhaft und verlässlich minimiert werden.
Die integrierten 3D-Bänder sind mit dem Türelement dauerfunktionsgeprüft über 500.000 Öffnungszyklen.

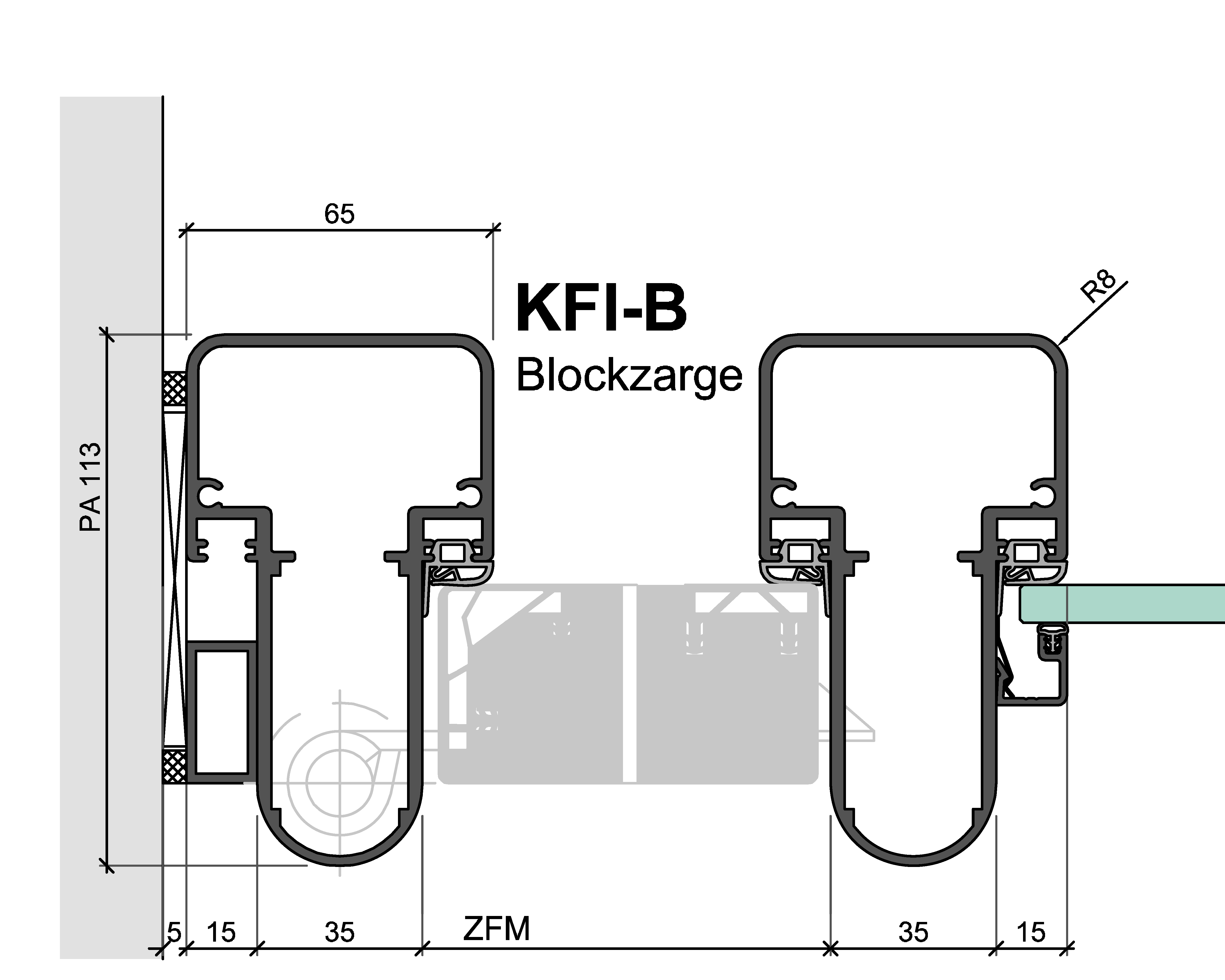

Radien von mind. 8mm entschärfen Kanten und minimieren die Verletzungsgefahr beim Anstoßen und Herumtollen von Kindern.
Der Öffnungswinkel von nahezu 180° ermöglicht Bewegungsfreiheit ohne Türstopper oder Öffnungsbegrenzer.
Sämtliche Aluminiumprofile aus dem Küffner-Programm werden mit endbehandelter Oberfläche geliefert. Es stehen verschiedene Eloxaltöne, mit einzigartigem Tiefenglanz, von silberfarbig, über messing- und bronzefarbig bis hin zu schwarz zur Verfügung. Ebenso werden umweltfreundliche und pulvereinbrennlackierte Beschichtungen gemäß RAL-, DB- oder NCS- Farbskala und unterschiedlichen Oberflächenstrukturen nach Kundenwunsch hergestellt. Selbst Holzdekore verschiedener Arten können im Beschichtungsverfahren eingebrannt werden.

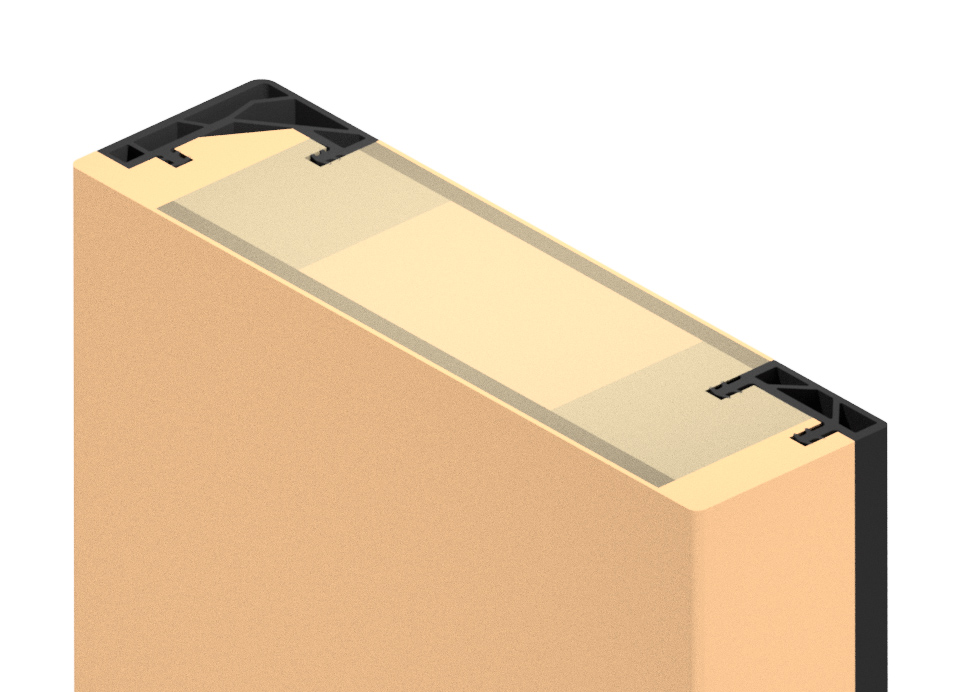

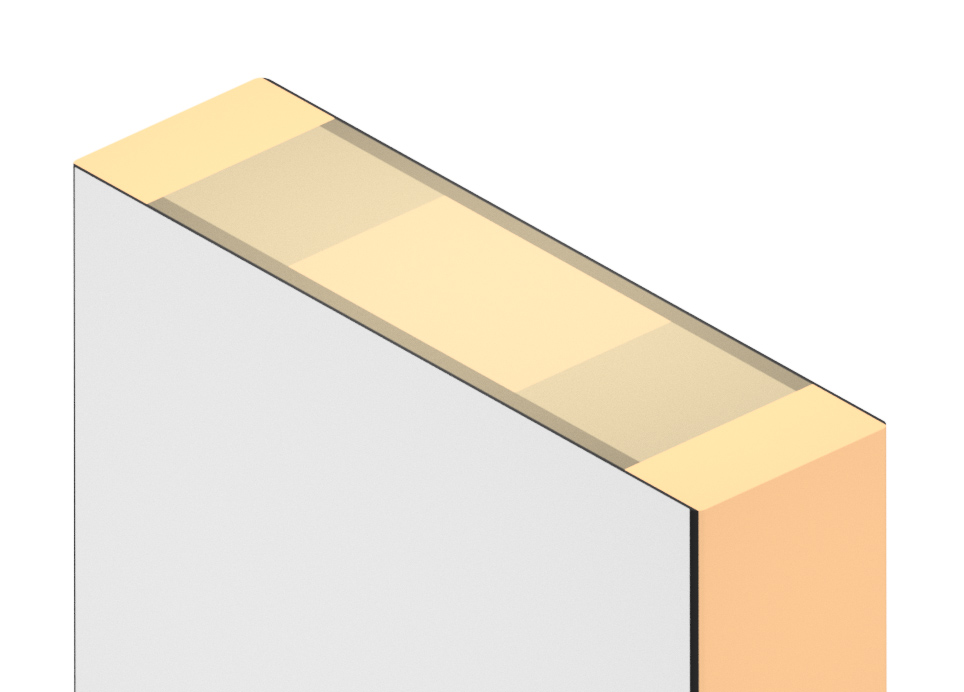

Mit den 3 Türblattvarianten bietet Küffner eine übersichtliche Auswahl für alle Einsatzbereiche und Budgets. STANDARD liefert alle Grundfunktionen, die Objekttüren für den Einsatz in Kindergärten oder Schulen haben müssen. EXKLUSIV stellt eine Auswahl an furnierten Echtholzoberflächen zur Verfügung für den gehobenen Anspruch. FUNKTION Brand/Rauch ergänzt die Türen für das Objekt hinsichtlich der Anforderungen des Brandschutzes.
Vergleichen Sie die Eigenschaften und Funktionen der Küffner Fingerschutztüren auf den Seiten 18 + 19 der Broschüre "Fingerschutztüren".
Bei rechteckigen Lichtausschnitten in Fingerschutztüren kommen als Materialien Holz- (Buche, Eiche, Ahorn, RAL-lackiert) oder weiß ummantelte Glashalteleisten zum Einsatz. Der schlitzförmige Standard-Lichtausschnitt hat eine Größe von 215 x 1425mm (Nennmaß). Individuelle Formen oder Abmessungen sind kein Problem.
Die runden Lichtausschnitte - Bullaugen - können, abhängig von der gewählten Türvariante, in Edelstahl (Ø 350, 400, 500 mm) oder in Massivholzausführung (Ø 350 mm), Buche oder Ahorn geliefert werden.
Die Türblätter werden fertig verglast inklusive VSG-Scheibe geliefert.
Seit der Patentanmeldung und Einführung der Fingerschutztür für Kindergärten und Schulen erhielt Küffner zahlreiche Auszeichnungen, die Funktion und Design der innovativen Sicherheitstür würdigen. Im Vordergrund der Entwicklung stand die Suche nach einer gestalterisch anspruchsvollen und gleichzeitig beanspruchbaren Lösung, die das nachträgliche Aufschrauben von Abdeckprofilen und Rollos unnötig machen sollte.
Parallel hierzu sollte die Konstruktion wartungsarm sein, so dass aufwändige Unterhaltskosten bei den Betreibern entfallen würden. Im Hinblick auf den ressourcenschonenden Umgang haben wir Wert auf einen extrem hohen Anteil Sekundäraluminium für die Herstellung der Türzargen gelegt.

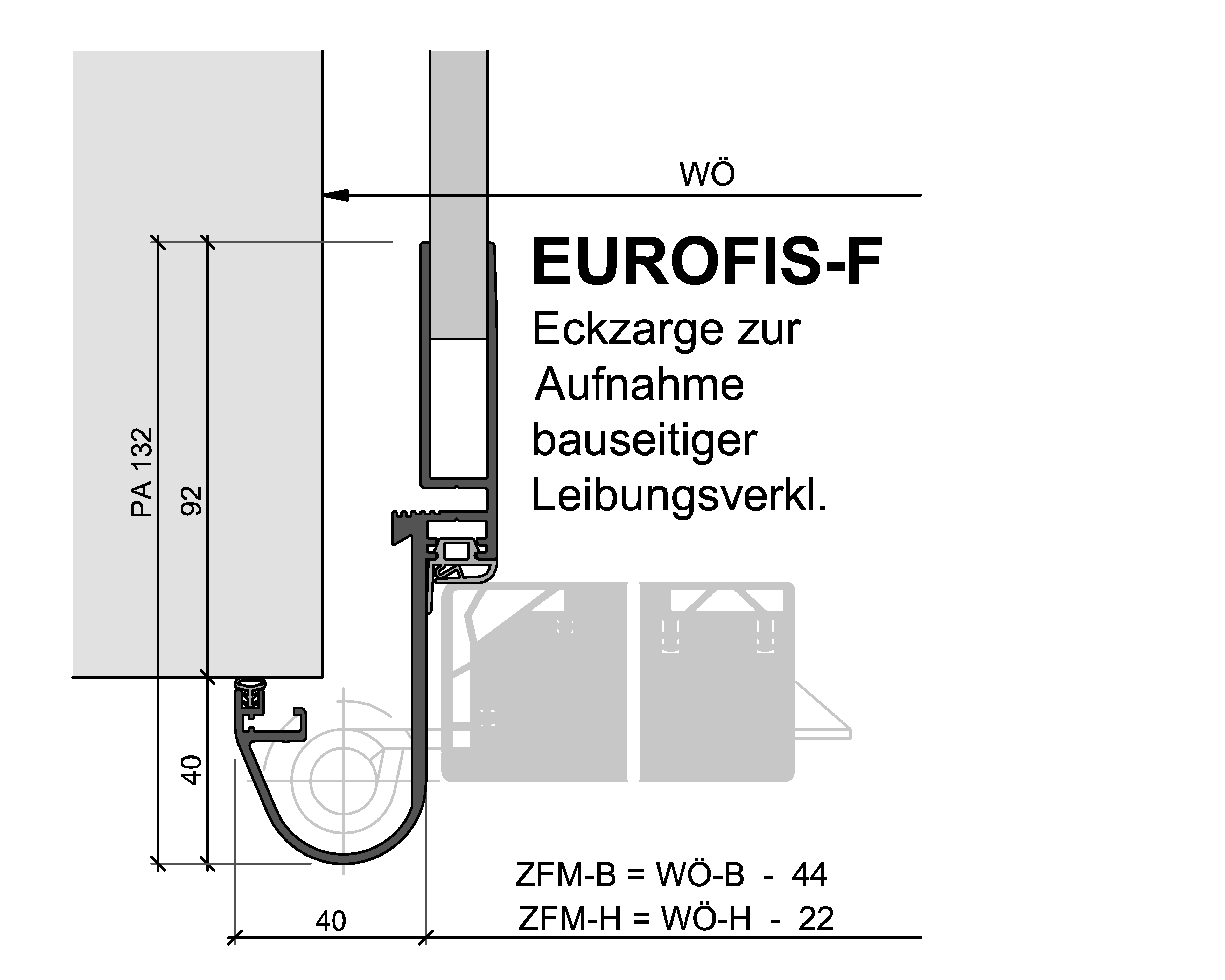

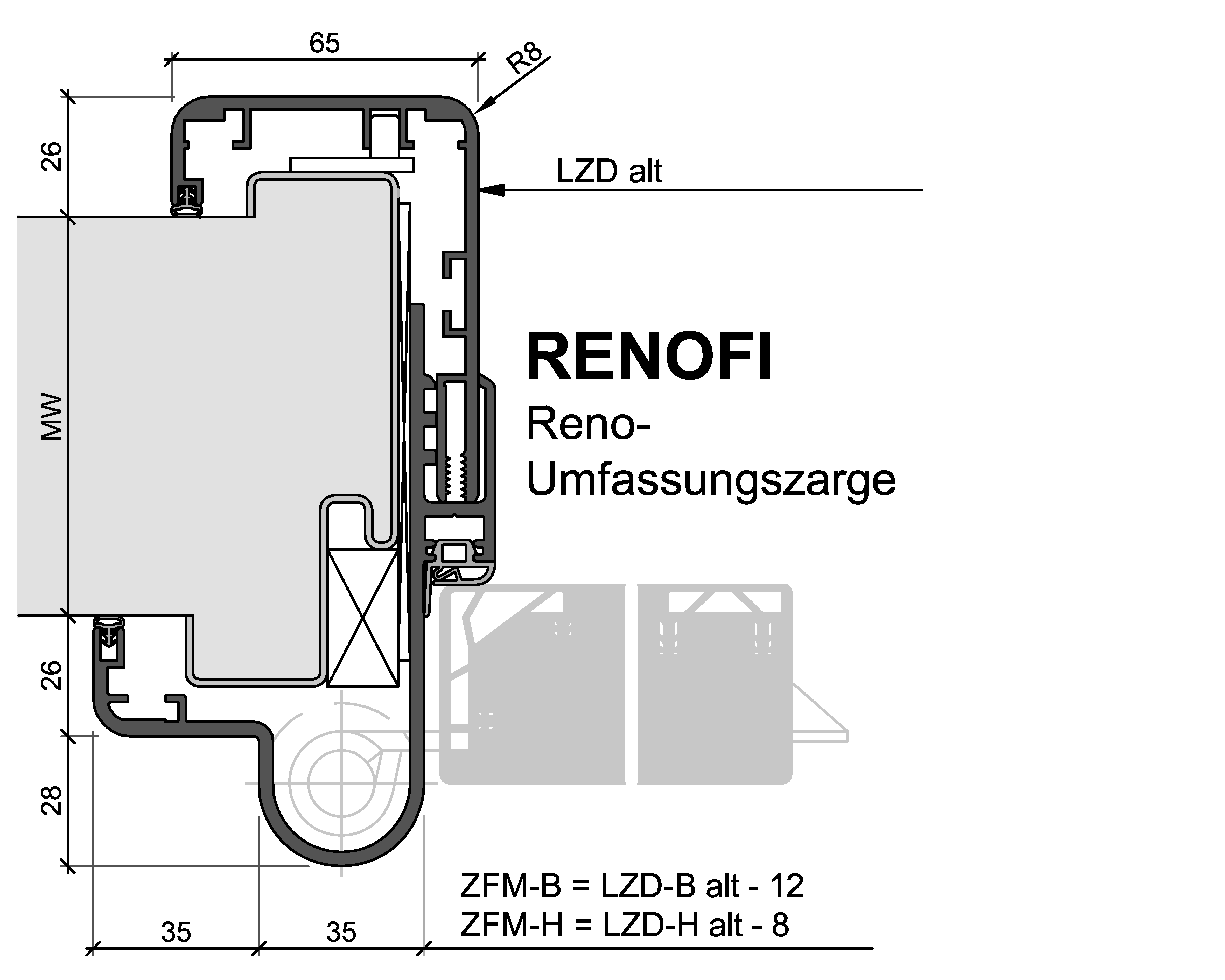

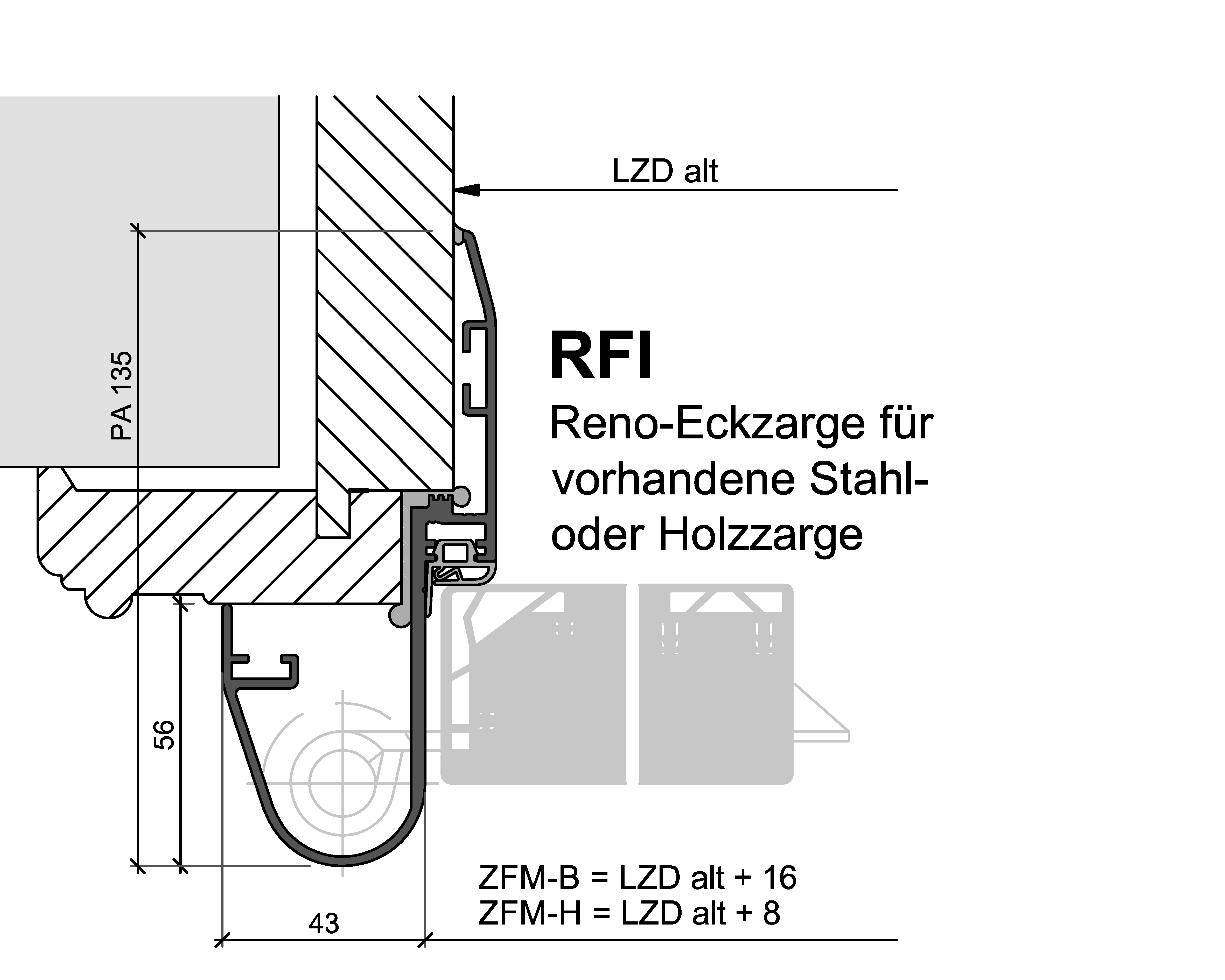

Durch die Kombination von Zarge, Türblatt und Glas-Oberlichtern oder -Seitenteilen ergeben sich zahlreiche unterschiedliche Elementaufteilungen. Durch die Auswahl der abgebildeten Varianten können Sie direkt die editierbaren Maßaufnahmeblätter herunterladen.
Bei der Küffner-Fingerschutztür muss der Spalt der Nebenschließkante nicht mehr durch einen Rollo abgedeckt werden. Die „weiche“ Türkante wird durch die integrierte Knautschzone bis tief in den Türspalt „entschärft“. Außerdem bietet das Küffner-Fingerschutzsystem eine weitere Knautschzone an der gefährlichen Schlosskante.
Damit lernen Kinder den Umgang mit den Gefahrenstellen an Türen, denn wenn Kinderfinger geklemmt werden, sorgt der nachgiebige Bereich an den Türkanten für ein ungefährliches Druckempfinden. Das Verletzungsrisiko wird jedoch dauerhaft und verlässlich minimiert.
Nachträgliche Ein- oder Anbauten, in Form von Rollos oder Schutzprofilen, zur Sicherung von Türkanten oder Scherstellen sind nicht erforderlich. Verschiedenste Varianten der Küffner-Fingerschutztüren und -zargen stellen damit sicher, dass komplett neue, geprüfte Türelemente inkl. der zugehörigen Beschläge geliefert und eingebaut werden können.
Öffentliche Auftraggeber sind im Hinblick auf ihre Beschaffungsautonomie sowohl bei Vergabeverfahren im Ober- als auch im Unterschwellenbereich berechtigt, Küffner-Fingerschutztüren zu bevorzugen.
Im Hinblick auf Fingerschutztüren und –zargen von Küffner ist eine produktspezifische Ausschreibung des Auftragsgegenstandes sachlich gerechtfertigt, da nachvollziehbare objektive und auftragsbezogene Gründe für die Bestimmung des Küffner Fingerschutzsystems als Beschaffungsgegenstand vorliegen. Technische und gestalterische Alleinstellungsmerkmale heben das Küffner-System von Konkurrenzprodukten ab und berechtigen den Auftraggeber deshalb, das Küffner Produkt verbindlich vorzugeben.
Das Küffner Fingerschutzsystem darf somit nicht nur genannt, sondern auf dessen Einsatz sogar bestanden werden. Die Auffassung dieser Rechtslage ist durch die rechtliche Stellungnahme einer renommierten Kanzlei für Vergaberecht bestätigt und durch eine Vielzahl an Präzedenzfällen belegt.
Das technisch wie auch ästhetisch bewahrte Küffner Fingerschutzsystem kann somit produktspezifisch ausgeschrieben und der ausschließliche Einsatz im Vergabeverfahren rechtlich gefordert werden. Gerne unterstützen wir Sie bei Ihren Ausschreibungen.

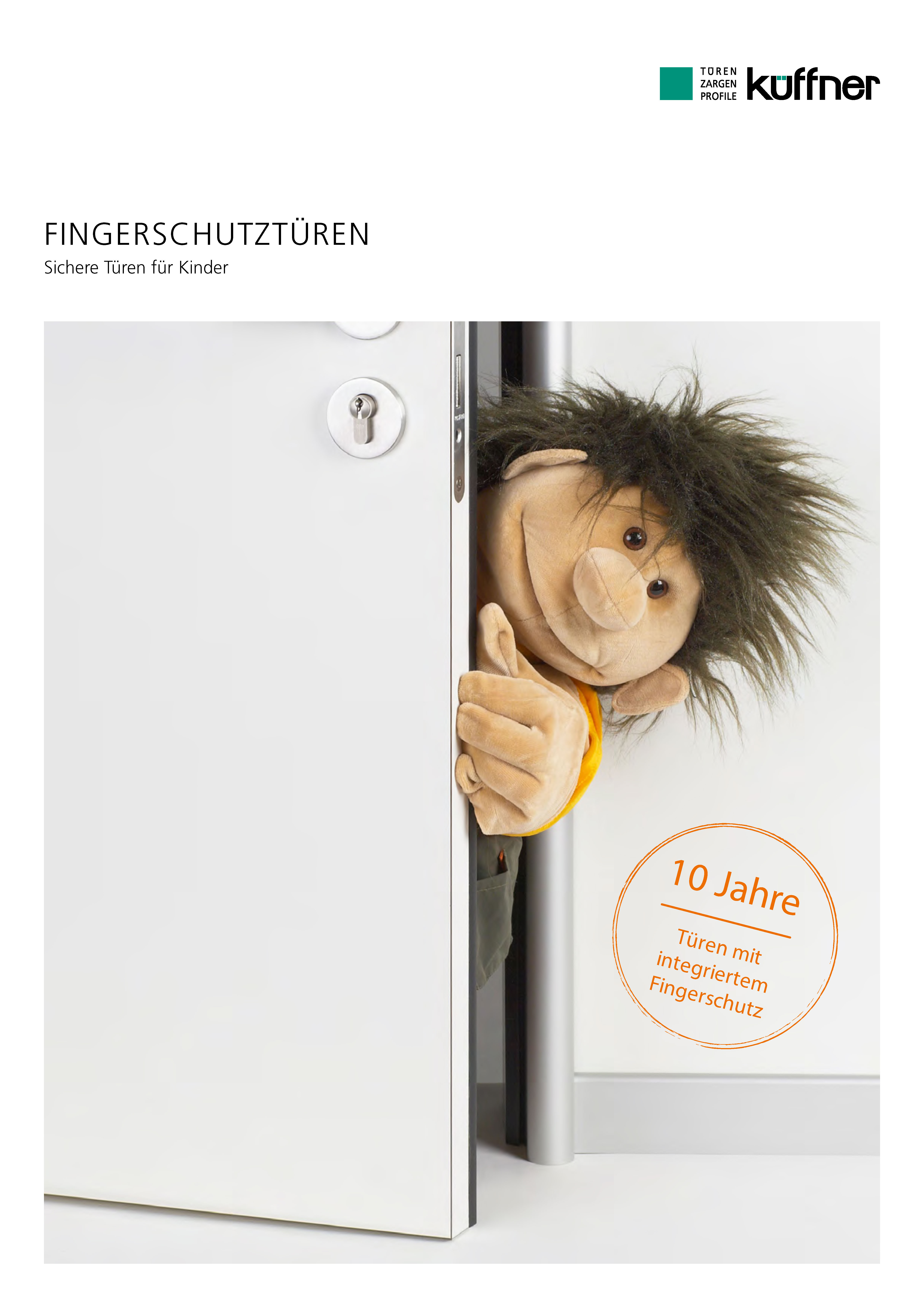

Informationen zum Thema „Fingerschutz im Kindergarten“. Die Broschüre zeigt Vorteile und Ausführungsmöglichkeiten von Türelementen mit integrierten Fingerschutzlösungen. Neben den Erläuterungen zu den verschiedenen Zargen und Türblättern mit integrierten Knautschzonen an der Band- und Schlosskante werden auch die Objekte, die Kindertagesstätten und Kindergärten ausführlich dargestellt.
Die Vorteile und Ausführungsvarianten der Küffner Fingerschutz - Lösung werden auf einem A3 Poster übersichtlich dargestellt. Anhand von 3D- Schnitten durch das Türelement werden die Merkmale und Vorzüge
Schnelllieferprogramm für Fingerschutztüren. Das Küffner Express - Programm für die Kindergartentüren umfasst die gängigsten Türelemente und Türblätter. Der Versand erfolgt innerhalb von 15 Arbeitstagen nach Auftragseingang.
Bunt, bunt, bunt, sind die Türblätter in diesem Kindergarten. Die Zargen wurden silberfarbig eloxiert sind, die Türblätter erhielten unterschiedliche Farben.

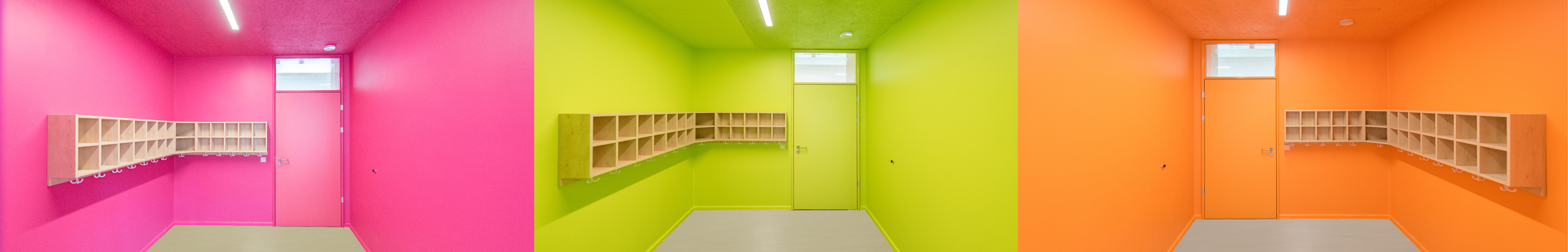

Acht aufeinander abgestimmte, dezente Farben finden sich an verschiedenen Stellen im Gebäude wieder und werden bewusst zurückhaltend eingesetzt, um viel Spielraum für die „Buntheit“ der Kinder zu lassen und optisch ruhige Räume zu schaffen.
Eine tolle Referenz für eine bunte Kita, in welcher die Fingerschutz-Zargen und die -Türblätter farblich aufeinander abgestimmt wurden.
Silberfarbig eloxierte Türzargen kombiniert mit bunten Türblättern inklusive Lichtausschnitten und Buche - Glashalteleisten.

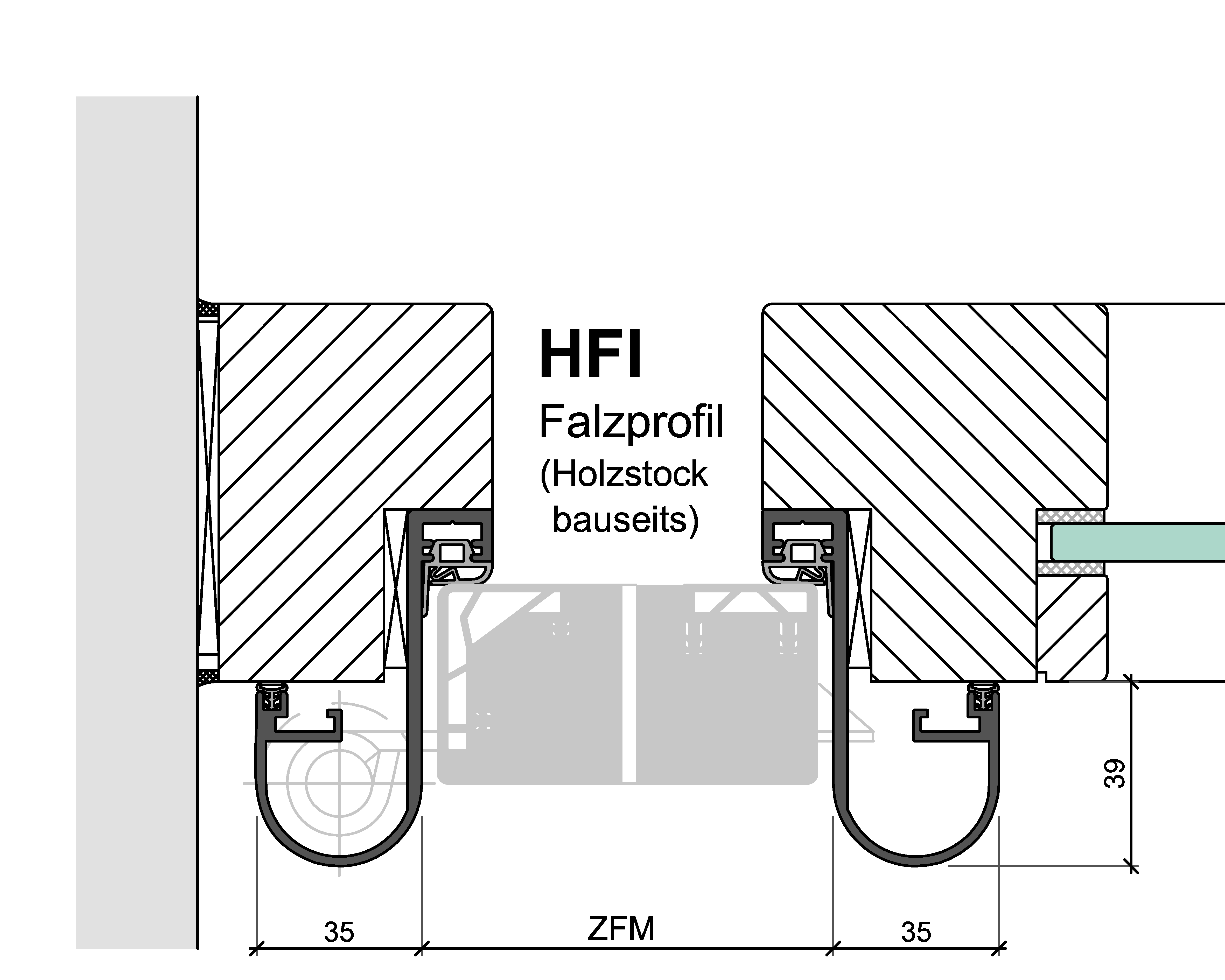

Zum Einsatz kommen neben den Fingerschutz - Umfassungszargen auch die Fingerschutzprofile HFI. Durch die Kombination der Fingerschutz-Profile mit bauseitigen Holz-Elementen sind schöne Verglasungen gelungen.
Fingerschutzelemente in weißer Oberfläche, mit Seitenteil- und Oberlicht-Verglasungen.
Ahorn furnierte Türen sind eingerahmt von türkisblauen pulverbeschichteten Fingerschutzzargen. Die Elemente wurden mit Lichtausschnitten im Türblatt oder mit Glasseitenteil ausgestattet.
Eloxierte Aluminiumzargen, teilweise mit Oberlicht und / oder Glasseitenteil. Die Glashalteleisten der rechteckigen Tür-Lichtausschnitte wurden passend zur Türoberfläche ausgeführt.
Es dominieren Beton, Glas und Aluminium, hauptsächlich jedoch das Material Holz, was der Einrichtung einen warmen Wohlfühlcharakter verleiht. Die eingesetzten Fingerschutz-Profile HFI wurde mit Holzzargen und Fingerschutz-Türblättern kombiniert.

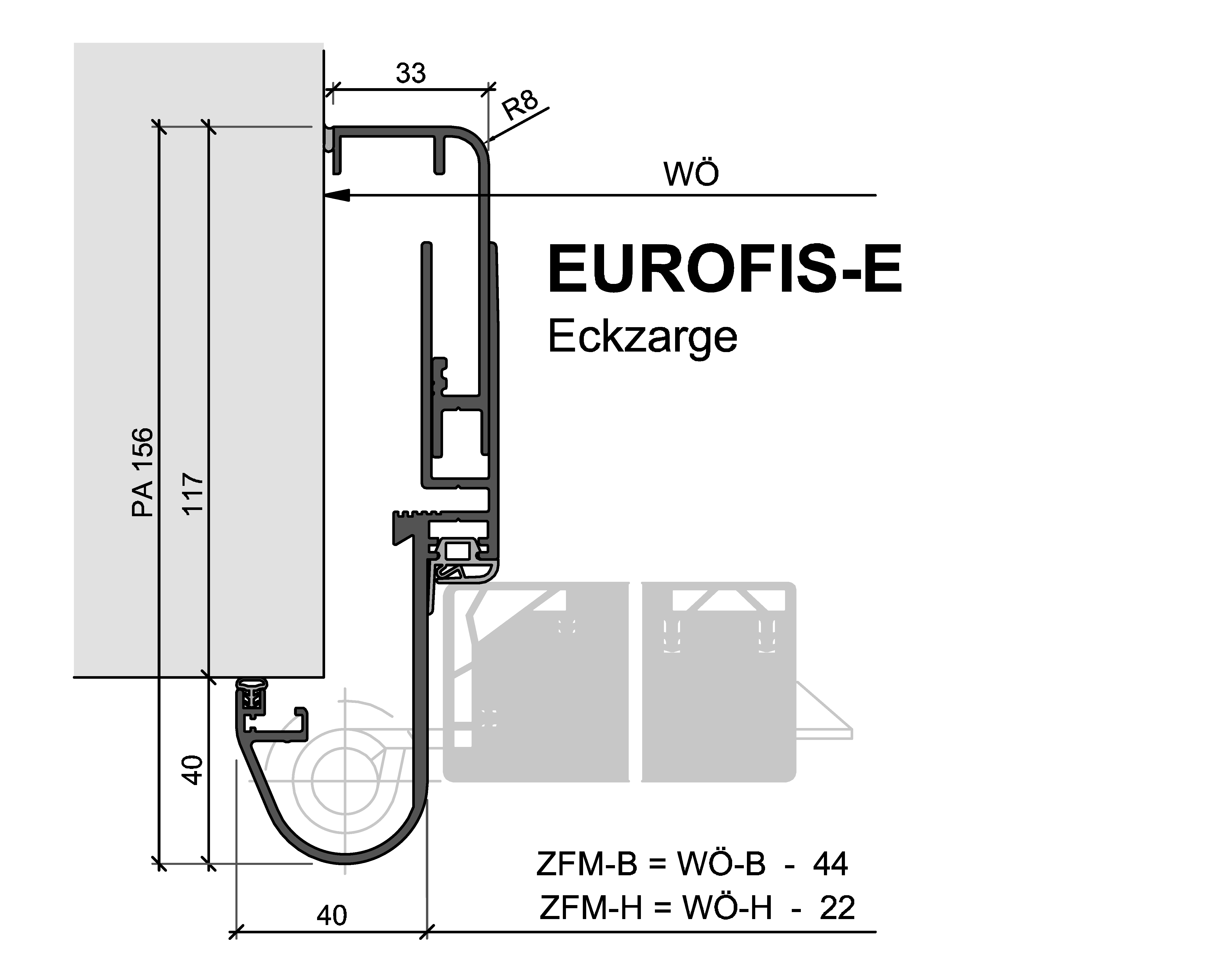

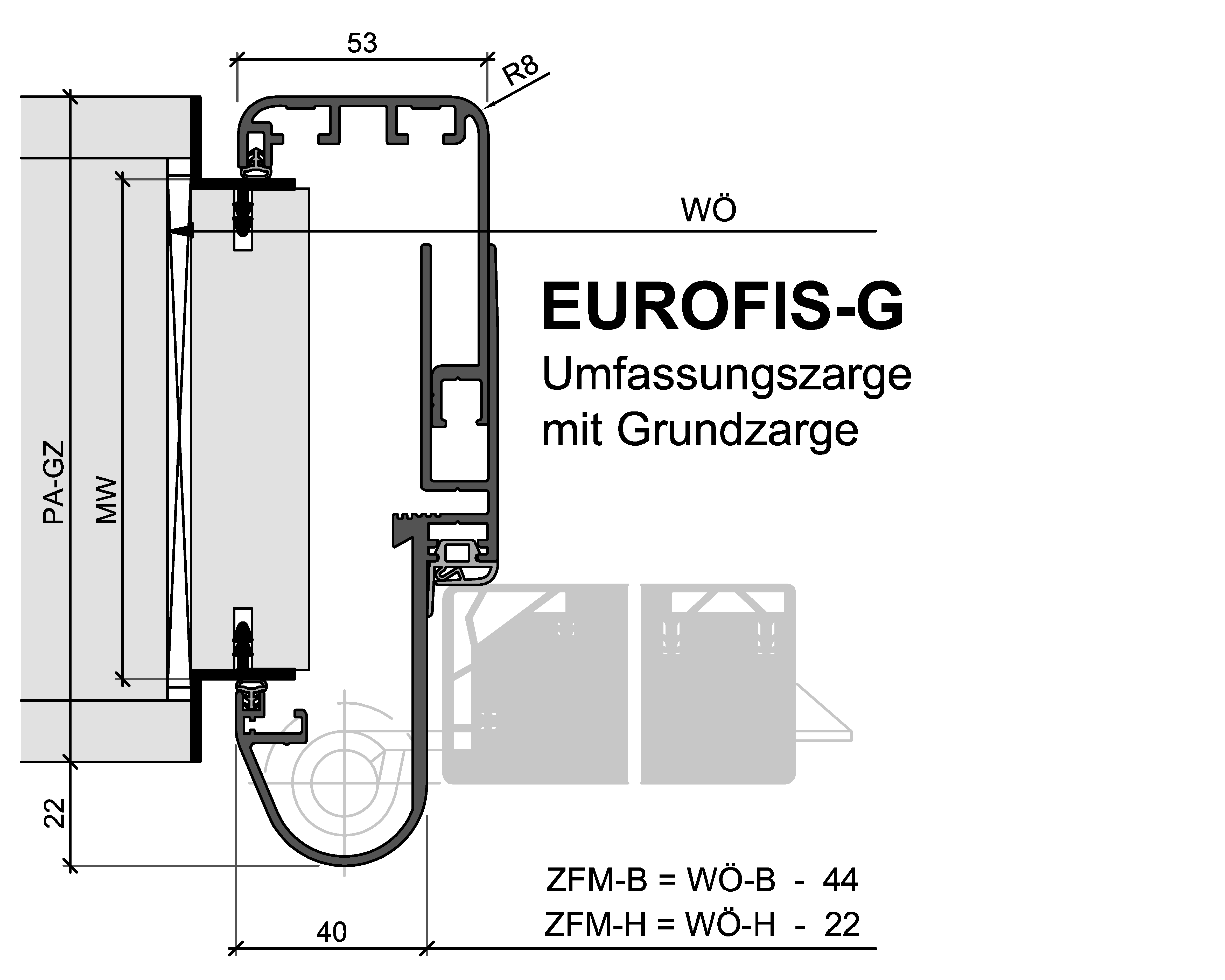

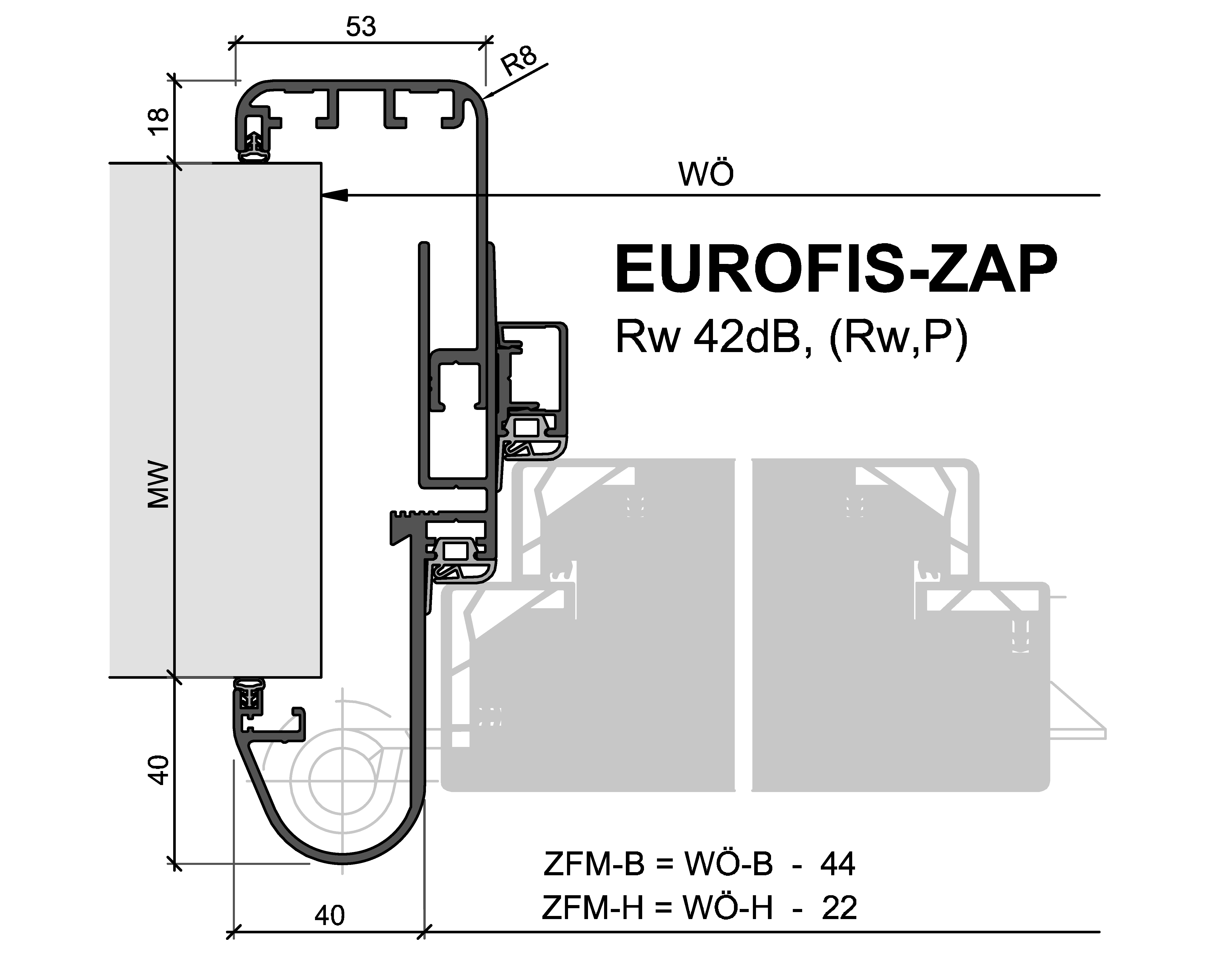

Formular mit übersichtlicher Darstellung der Ausführungsmöglichkeiten der Fingerschutzzargen und Fingerschutztürblätter. Tabelle zur Erfassung der Abmessungen, Wanddicken, DIN Richtungen, der optionalen Lichtausschnitte, ...
