Rahmentüren ein- / zweiflügelig
Die Rahmentüren sind für das Küffner Zargensystem entwickelt, können jedoch auch mit vorhandenen Holzargen oder Stahlzargen kombiniert werden.
Zeichnungen-
Rahmentüren aus Aluminium
Flächenbündige Rahmentüren aus Aluminium bilden insbesondere in öffentlichen Bereichen und Verwaltungen als Bürotüren, für Zugänge und Flurabschlüsse eine beanspruchbare und robuste Alternative zu Ganzglastüren. Die schlanken Rahmentüren wurden passend zu Küffner-Aluminiumzargen entwickelt und sorgen mit einem maximal möglichen Glasanteil für die gewünschte Transparenz im Innenausbau. Die unterschiedlichen Ausführungen, als ein- und zweiflügelige Türen, sturz- oder raumhohe Elemente mit Oberlicht oder Seitenteilverglasungen, gestatten mit geradlinig und schlichten Profilquerschnitten, die Einbindung in Büro- und Verwaltungsgebäude, Wohngebäude und auch historischem Baubestand.
Referenzobjekte Rahmentüren
eingerahmte Türen mit maximaler Transparenz
Die stabilen und dennoch schlanken Profile der Küffner Rahmentür sind für die Aufnahme von Rohrrahmenschlösser und -drücker, Edelstahlrollenbänder oder verdeckte Bandsysteme und absenkbare Bodendichtungen für erhöhten Schallschutz konzipiert. Die endbehandelten Oberflächen sind seidig matt eloxiert oder hochwertig pulverlackiert nach RAL-, DB- oder NCS-Farbskala. Die Glasfüllungen aus Sicherheitsglas können nach Wunsch und Anforderung mit Klarglas, satiniert oder farbig transparent ausgeführt werden.

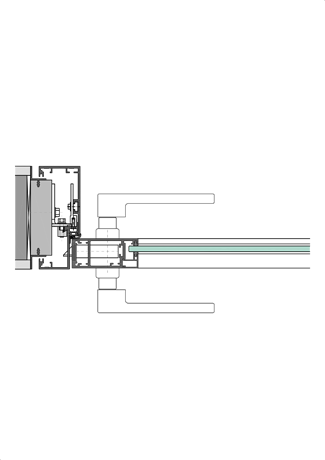

Systemschnitt Rahmentür ART42
Aluminium - Rahmentür im Detail
- Glasaufbau ESG 8 oder VSG 8 mm (mit SI-, PVB- oder Farbfolie)
- Glasleiste flächenbündig, ohne sichtbare Befestigung
- Trockenverglasung Glasleistendichtung TPE, schwarz oder grau
- Rahmenprofil aus Aluminium, Oberfläche eloxiert oder pulverbeschichtet
- Rahmentüren sind kombinierbar mit sämtlichen Türzargen aus dem Küffner Programm
Rahmentüren
Broschüren
Rahmentüren aus Aluminium
Lösungen mit Block- und Umfassungszargen
Die Rahmentüren wurden passend zu Küffner-Aluminiumzargen entwickelt und sorgen mit ihrem großen Glasanteil für die gewünschte Transparenz im Innenausbau. Ob ein- oder zweiflügelig, die sturz- oder raumhohen Elemente werden mit geradlinig und schlichten Profilquerschnitten gefertigt.
Anfrage- / Bestellformulare
Rahmentüren Anfrage / Bestellung
für Rahmentüren ART 42
Das Anfrage- oder Bestellformular dient zur einfachen und schnellen Erfassung der technischen Eigenschaften der Rahmentüren. Dabei werden Parameter, wie die zu kombinierende Zarge, Bänder, Oberflächen, Abmessungen und die DIN Richtung abgefragt.
Beispiele Elementaufteilung
Je nach Anforderung und Abmessungen der Elemente kommen unterschiedliche Konstruktionen zum Einsatz. Nachfolgend eine Übersicht der meist eingesetzten Elementaufteilungen aus Zarge, Kämpfer, Pfosten und Verglasungen.
Rahmentüren einflügelig Rahmentüren zweiflügelig
mit Stand- und Bedarfsflügelohne Seitenteil mit Seitenteil mit Türterminal mit Türterminal sturz-/ raumhoch
EAT 1-1R
Rahmentür 1-flg. Standard
EAT 1-1R-TTM
Rahmentür 1-flg. mit Türterminal
EAT 1-9R
Rahmentür 1-flg. mit Seitenteil
EAT 1-9R-TTM
Rahmentür 1-flg. mit Seitenteil und Türterminal
EAT 2-1R
Rahmentür 2-flg.
mit Oberlicht
EAT 1-5R
Rahmentür 1-flg. mit Oberlicht
EAT 1-5R-TTM
Rahmentür 1-flg. mit Oberlicht und Türterminal
EAT 1-12R
Rahmentür 1-flg. mit Oberlicht und Seitenteil
EAT 1-12R-TTM
Rahmentür 1-flg. mit Oberlicht und Seitenteil und Türterminal
EAT 2-5R
Rahmentür 2-flg. mit Oberlicht
in Glaswand
EAT 1-1R-KLS
Rahmentür 1-flg. in Glaswand
EAT 1-1R-KLS-TTM
Rahmentür 1-flg. mit Türterminal, in Glaswand
EAT 1-9R-KLS
Rahmentür 1-flg., schwebend in Glaswand
EAT 1-9R-KLS-TTM
Rahmentür 1-flg. mit Türterminal, schwebend in Glaswand
EAT 2-1R-KLS
Rahmentür 2-flg., schwebend in Glaswand

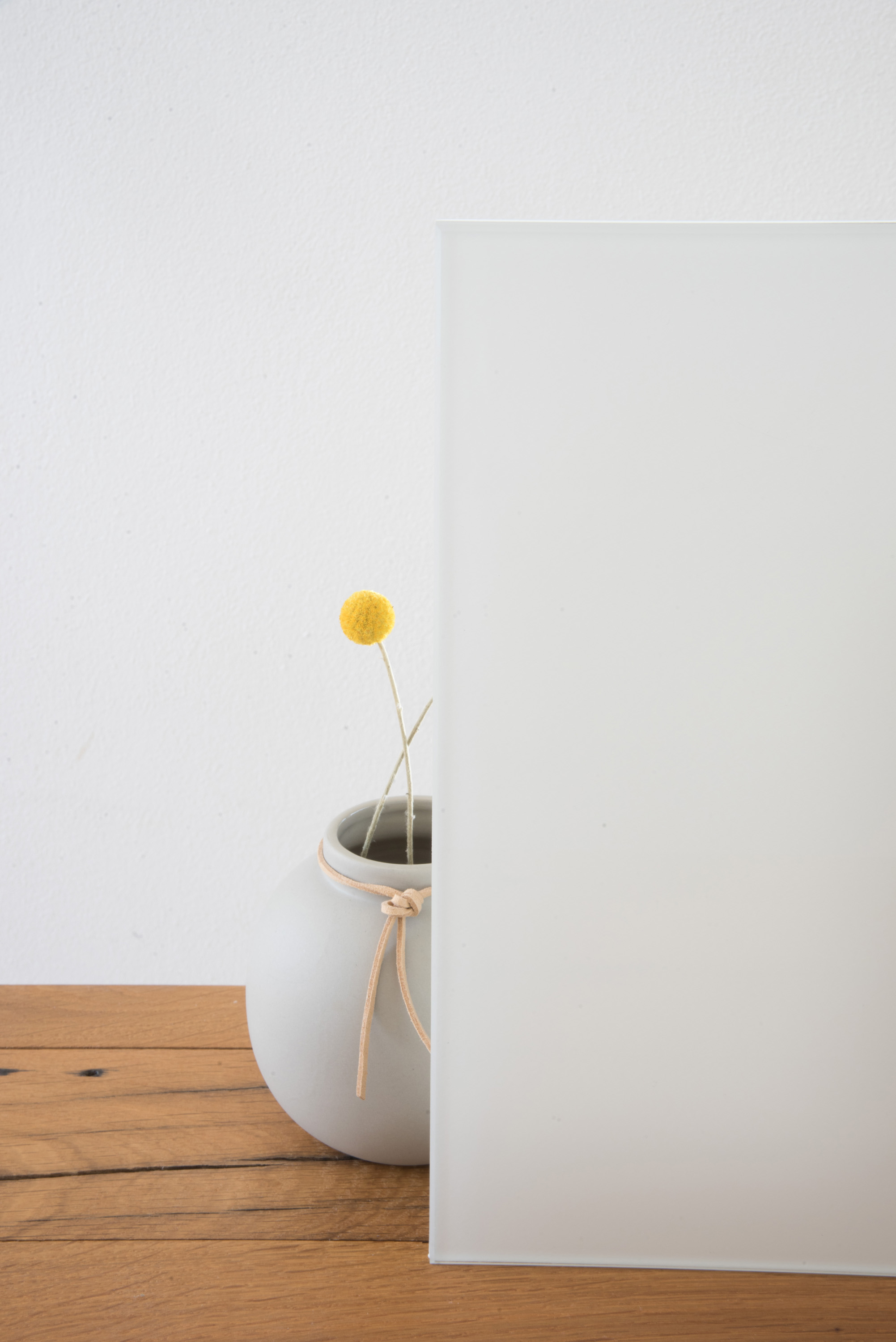

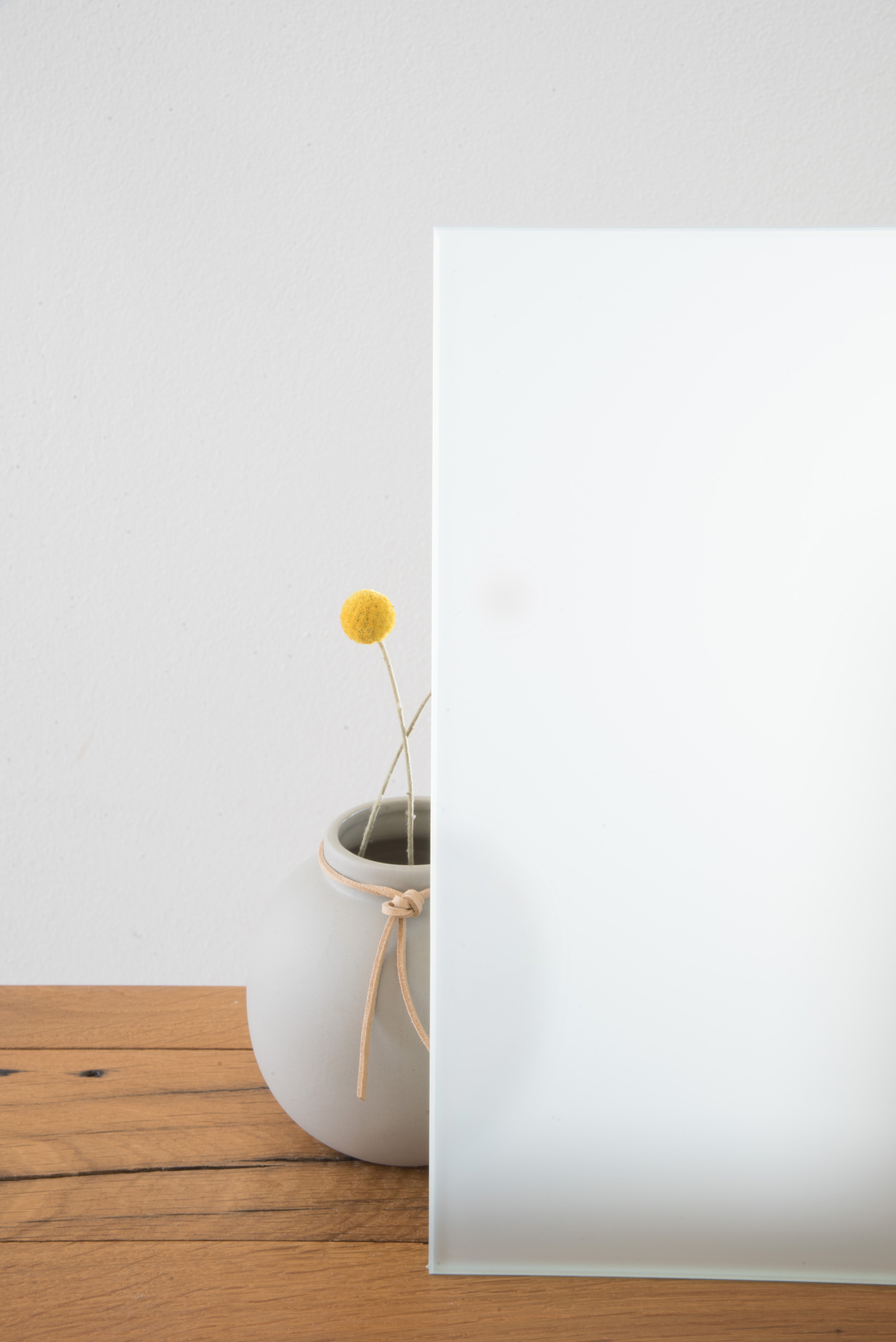

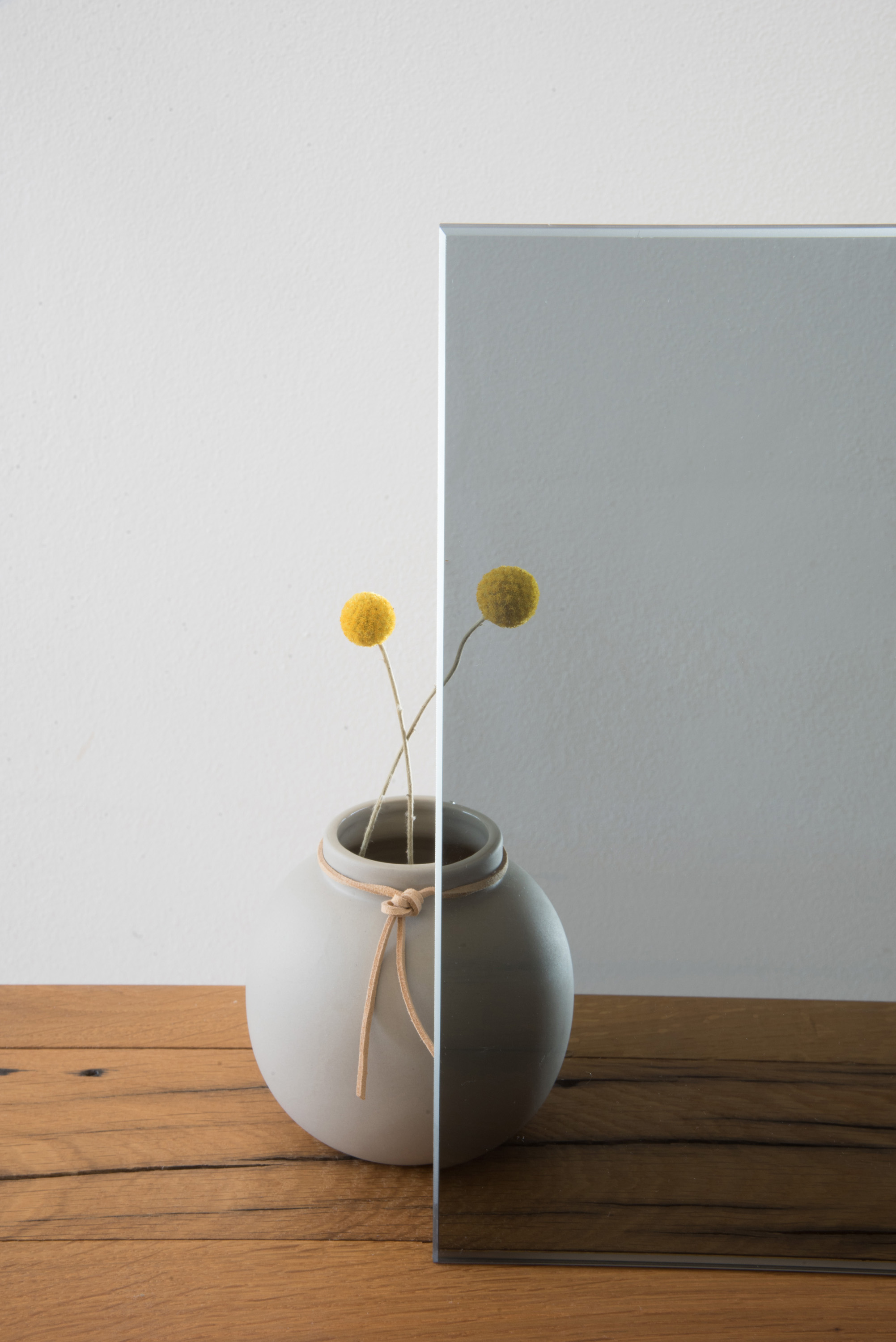

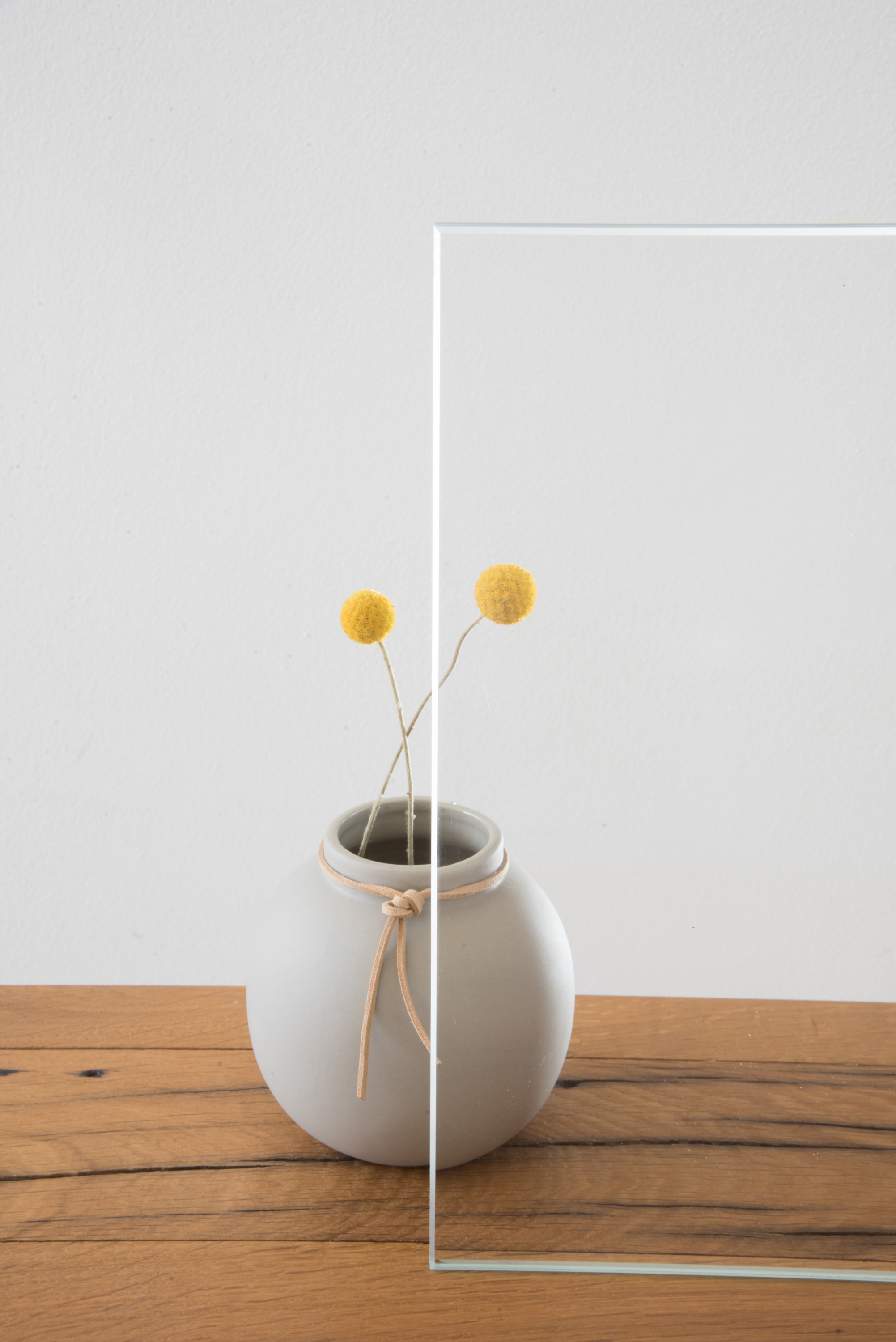

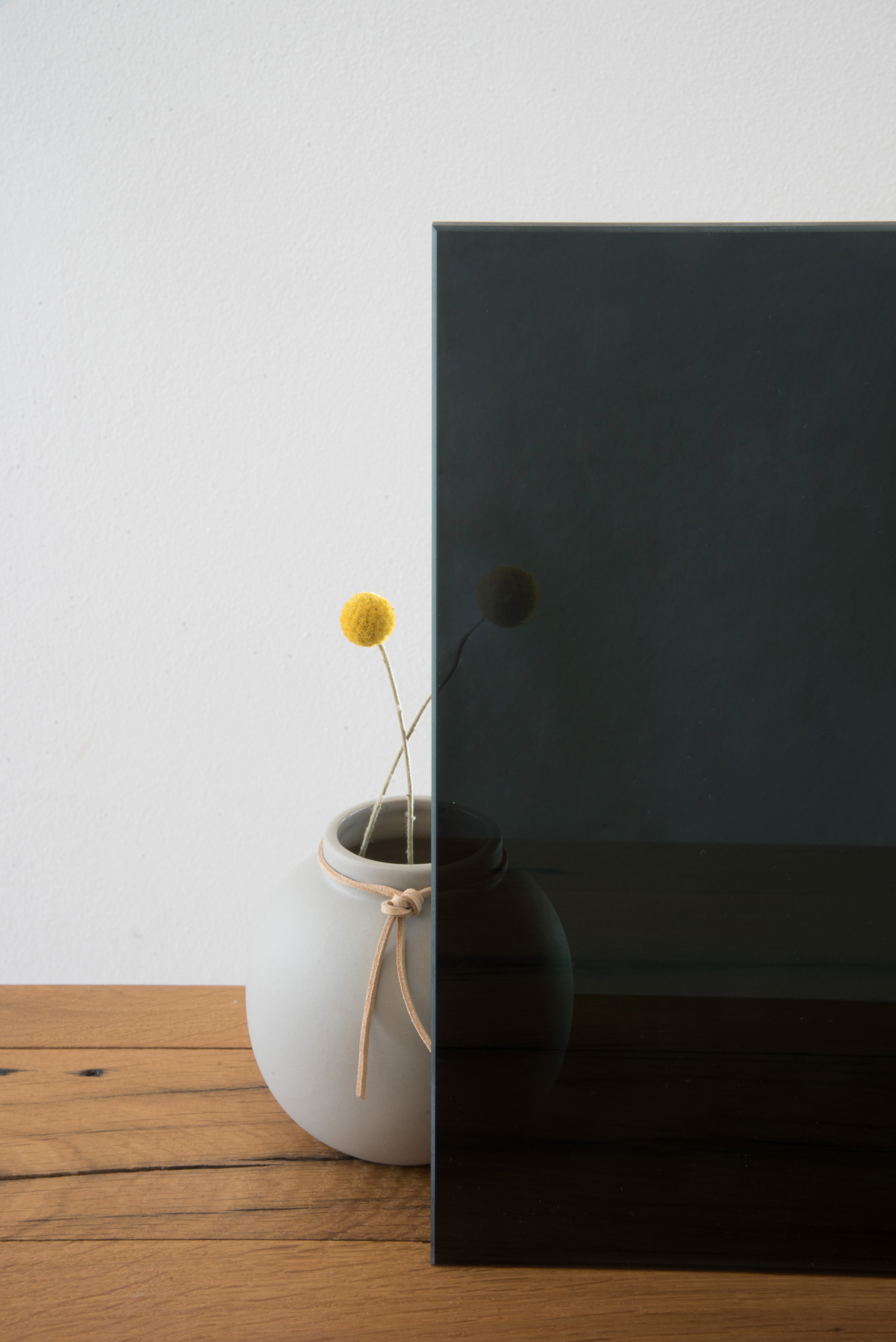

Glasarten
"Glas" ist nicht gleich "Glas", abhängig von den Eigenschaften der Transparenz, Transluzenz und Farbe kann das Glas durch das Zusammenspiel dieser Parameter ganz schnell für unterschiedliche Lichtstimmungen sorgen. Je nach Anforderung kann das Glas für eine klare Durchsicht oder für eine "geschützte" Umgebung sorgen.
Türterminal
Das Küffner-Türterminal-Modul TTM, ist ein zweischaliger Geräteeinbaukanal zur Leitungsführung sowie für den Einbau von Schaltern, Steckdosen und Bauteilen zur Raumsteuerung. Nach Ihren Vorgaben richten wir die Fräsungen für Standard-Hohlraumdosen vor, zur Aufnahme der Standard-Schalterprogramme sämtlicher Hersteller wie z.B. Jung, Gira, Busch Jaeger oder Merten.
Das patentierte Terminal mit der Baubreite von 125mm kann in nahezu jede Zarge innerhalb des Türdurchgangs integriert werden. Der Kanal zur vertikalen Leitungsführung bildet damit den schlossseitigen Anschlag für Holztüren, Aluminium-Rahmentüren oder Ganzglastüren. Das Modul kann sowohl auf der Raumseite als auch auf der Flurseite mit Hohlraumdosen bestückt werden.
