Grundzargen
Detailzeichnungen Putzprofile und Unterkonstruktion
Grundzargen und Putzprofile aus Aluminium
Das ausgereifte System der Grundzargen, mit speziellen Putz- oder Trockenbauabschlussprofilen aus Aluminium, erlaubt eine praktikable Montage, durch die Herstellung der exakten Wandöffnung, vor Fertigstellung der Wandflächen. Die Grundzarge besteht meist aus 2 Putzprofilen und einer Trägerplatte. Sie dient zur Herstellung der passenden Wandöffnung für den gewählten Zargentyp, damit die später zu montierende Aluminiumzarge mit den definierten Abständen befestigt werden kann.
Die zweischaligen Aluminiumzargen werden ganz zum Schluß, nach Abschluss der Putz-, Gipser-, Maler- und Bodenbelagsarbeiten, gemeinsam mit den Türblättern aus Holz oder Glas montiert.
Begriffsklärung Grundzargen
Zarge, Putzprofil und Trägerplatte
Die Grundzarge – auch Blindzarge genannt – wird mit den beiden Putzprofilen und der Trägerplatte auf das gewünschte Maß in Höhe und Breite gefertigt. Die Tiefe der Grundzarge entspricht der späteren Fertigwanddicke, auch diese wird nach Kundenwunsch oder Anforderung hergestellt. Die Putzprofile dienen als Bezugskante für den Gipser, der auf den Putzprofilen den Putz „abzieht“.
Die Grundzarge wird zerlegt geliefert und vor Ort mit „Schwalbenschwanz“ – Eckverbindern zusammengebaut. Ein absolut lootrechter und gewissenhafter Einbau der Grundzarge zusammen mit der notwendigen Verankerung und Hinterklotzung ist die Voraussetzung für die spätere, einfache Montage der Aluminiumzarge.
Grundzarge am Beispiel FZS
Grundzarge am Beispiel USBV-G
Trägerplatte (A)
Die Trägerplatte besteht je nach Anforderung aus OSB, Purenit, Gipsfaserplatten oder Promatect.
Putzprofile (B)
Die Putzprofile bilden zusammen mit der Trägerplatte die eigentliche Grundzarge. Die Putzprofile gibt es in den unterschiedlichsten Profilformen, teilweise werden mit ihnen die gewünschten Schattennuten ausgebildet. Die Putzprofile sind aus Aluminium und haben einen „Tannenzapfensteg“ welcher für den nötigen Halt in der Trägerplatte sorgt. Die Putzprofile selbst werden – wenn sie nicht die Schattennut ausbilden – in blanker Oberfläche geliefert, da diese später nach der Endmontage der Aluminiumzarge nicht mehr zu sehen sind.
Aluminiumzarge (C)
Die Aluminiumzarge wird nach Fertigstellung der Wände und Bodenbeläge montiert.
Aluminiumzargen und ihre Grundzargen
Abmessungen im Detail

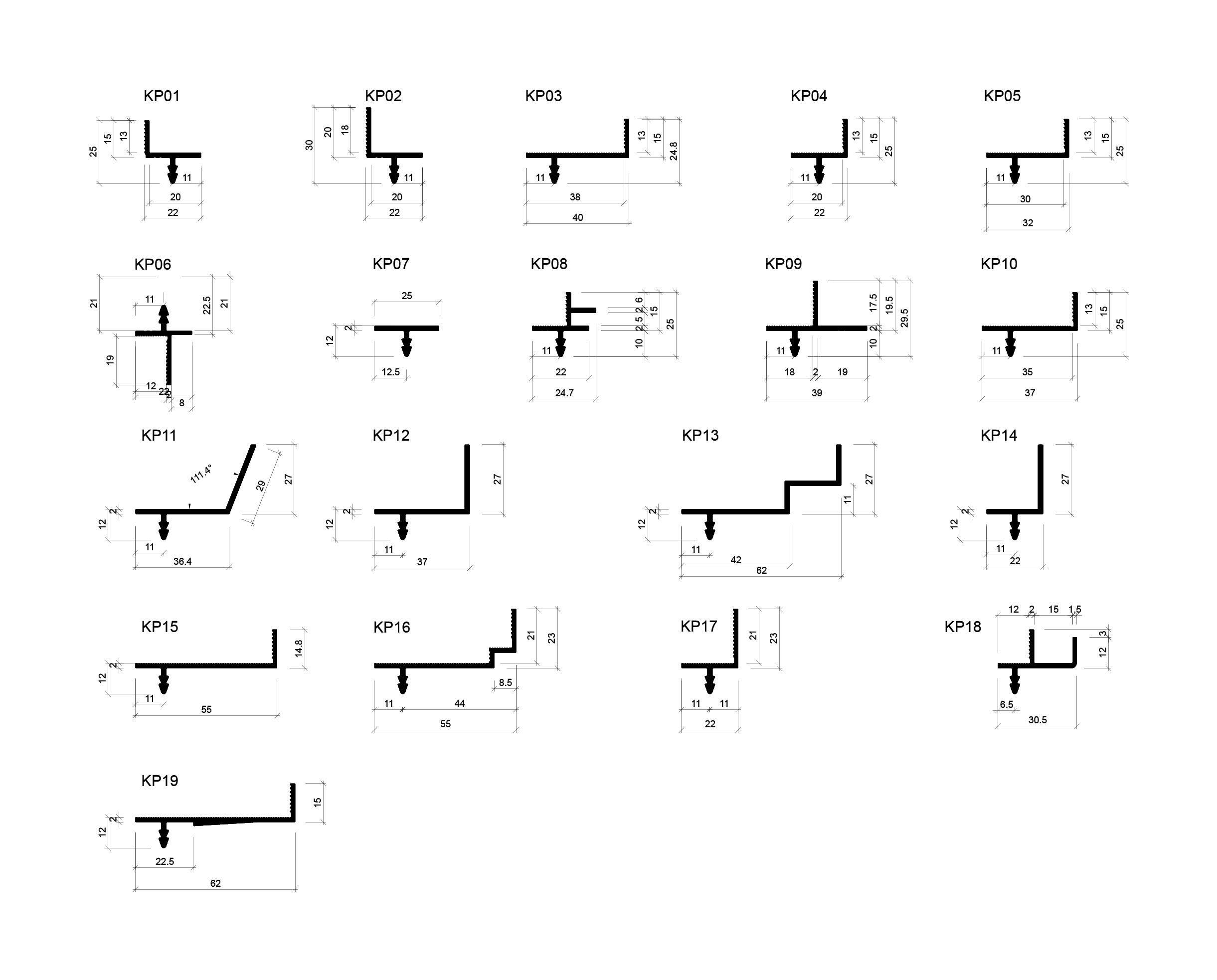

Übersicht Putzprofiltypen
Für außergewöhnliche Anwendungsfälle kann es notwendig sein, dass unsere Kunden die Grundzargen selbst herstellen möchten. Nachfolgend die Übersicht aller Putzprofile, welche in 6m Stäben lieferbar sind.
